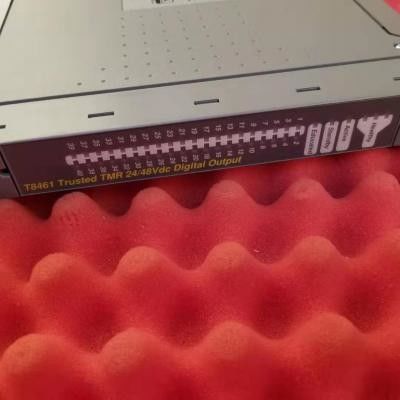

T8461 ICS Triplex PLC موثوق بها TMR 24V DC 48V DC وحدة الخروج 40 قناة

ICS Triplex T8461 TMR الموثوق به 24V DC / 48V وحدة الخروج المترددة - 40 قناة في المخزون

تتواصل وحدة الإخراج الرقمية الثلاثية الثابتة (TMR) 24 فولت DC / 48 فولت DC مع 40 جهازًا ميدانيًا.يتم إجراء اختبارات تشخيصية ثلاثية في جميع أنحاء الوحدة بما في ذلك قياسات للتيار الحالي، والجهد على كل جزء من قناة الإخراج المرشحة. يتم أيضا إجراء اختبارات للفشل في التشغيل والتوقف عن التشغيل.يتم تحقيق تحمل الخطأ من خلال بنية TMR داخل الوحدة لكل من قنوات الإخراج 40.

يتم توفير مراقبة خطية تلقائية للجهاز الميداني. تمكن هذه الميزة الوحدة من اكتشاف كل من إخفاقات الدوائر المفتوحة والقصيرة في أجهزة الأسلاك الميداني والحمل.

توفر الوحدة تقارير تسلسل الأحداث (SOE) على متن الطائرة بدقة 1 ms. يؤدي تغيير الناتج في الحالة إلى إدخال SOE.يتم تحديد حالات الإخراج تلقائيًا عن طريق قياسات الجهد والتيار على متن الوحدة.

هذه الوحدة غير معتمدة للاتصال المباشر بالمناطق الخطرة ويجب استخدامها مع أجهزة الحاجز الأمني الداخلي.

تتضمن تعريف المعدات المعقدة لإدخال/إخراج T8461 ثمانية لوحات إدخال/إخراج، مرجعية رقمياً من خلال رقم الرف:

وTMR 24 فولت DC / 48 فولت DC وحدة الإخراج الرقمي هو عضو في مجموعة موثوق بها من مدولات الإدخال / الإخراج (I / O). جميع وحدات الإخراج / الإخراج الموثوق بها تشارك الوظائف والشكل المشترك. على المستوى الأكثر عمومية،جميع وحدات الإدخال / الإخراج تتواصل مع حافلة Inter-Module Bus (IMB) التي توفر الطاقة وتسمح بالاتصال مع معالج TMRبالإضافة إلى ذلك ، جميع الوحدات لديها واجهة ميدانية تستخدم للاتصال بإشارات محددة للوحدة في الميدان. جميع الوحدات هي مضاعفة ثلاثية وحدات (TMR)
