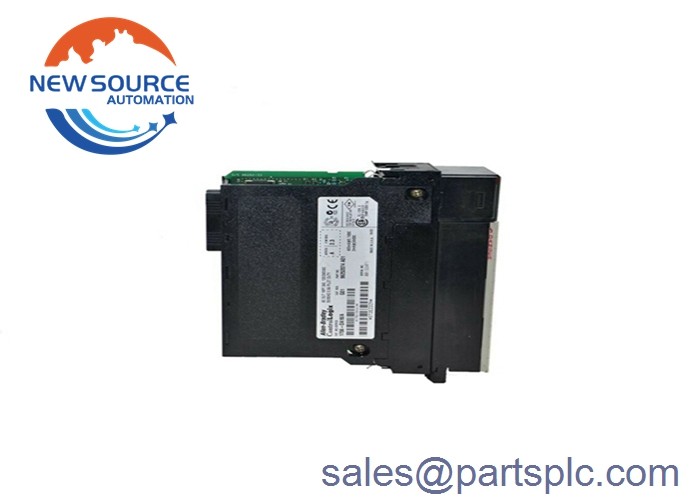

ألين برادلي 1756-OA16 هو ControlLogix وحدات الخروج المنفصلة

1756-OA16


وحدة 1756-OA16 هي وحدة إخراج رقمية من ستة عشر (16) نقطة من سلسلة ControlLogix من الوحدات المصنعة من قبل.نطاق الجهد الخارجي لهذه الوحدة الرقمية هو 74 إلى 265 فولت AC في 46 إلى 63 هرتز. تصنيف التيار الخارجي لكل نقطة ، لكل مجموعة ، و لكل وحدة هو 0.5 آمبر عند 60 درجة مئوية ، 2 آمبر عند 60 درجة مئوية ، و 4 آمبر عند 60 درجة مئوية ، على التوالي.الحد الأدنى لتيار الحمل هو 10 mA لكل نقطةوعلاوة على ذلك ، فإن تيار الطائرة الخلفية من 1756-OA16 هو 400 mA عند 5.1 فولت DC و 2 mA عند 24 فولت DC ، مما يشكل استنزاف طاقة الطائرة الخلفية الإجمالي من 2.1 واط.القياسات القصوى لتبديد الطاقة والتبديد الحراري هي 6.5 واط عند 60 درجة مئوية و 22.17 BTU / ساعة ، على التوالي. يدعم 1756-OA16 أيضًا كتلتين نهائية قابلين للإزالة ، 1756-TBSH و 1756-TBNH.

ويمكن تعيين وحدة 1756-OA16 إلى حالات مختلفة للعمل أو عدم العمل، بما في ذلك حالة التشغيل، خارج الحالة،وآخر حالة (دالة إعادة تعيين التي تعيد تعيين وحدة تم تشغيلها فجأة إلى آخر حالة تشغيلية كانت فيها)الحد الأقصى لانخفاض الجهد في حالة التشغيل هو 1.5 فولت عند 0.5 آمبر و 5.7 فولت عند تيار الحمل أقل من 50 م.الحد الأقصى لتسرب التيار في حالة عدم التشغيل هو 3 mA لكل نقطةيحتوي 1756-OA16 أيضًا على وقت تأخير الإخراج للحالة من التوقف إلى التشغيل وهو 9.3 ميلي ثانية عند 60 هرتز ، وواحد للحالة من التوقف إلى التوقف هو 11 ميلي ثانية عند 50 هرتز.لتحذير المستخدمين إذا انفجر جهاز التأمين النقطي أو المجموعي، ستشير وحدة 1756-OA16 إلى ذلك باسم علامة كلمة الخطأ FuseBlown. اسم علامة كلمة خطأ آخر هو FieldPwrLoss الذي يشير إلى فقدان طاقة المجال إلى نقاط إخراج الوحدات.1756-OA16 يمكن أن تعمل في نطاق درجة الحرارة من 32 إلى 140 درجة فهرنهايت ويمكن تخزينها أو نقلها في نطاق درجة الحرارة من -40 إلى 185 درجة فهرنهايتيمكن تشغيلها وتخزينها في بيئة مع نطاق الرطوبة النسبية من 5 إلى 95٪ ، غير مكثفة.

يتم تركيب هذه الوحدة على أي هيكل متوافق لـ ControlLogix 1756-A4 و 1756/A7 و 1756-A10 و 1756-A13 و 1756-A17كما أنها تتطلب كتلة محطة قابلة للإزالة (RTB) التي تعمل كنقاط نهاية لإشارات I / Oيمكن تركيبها في هيكل I/O ControlLogix المحلي أو البعيد.الهيكل المحلي ControlLogix هو حيث يتم تثبيت معالج ControlLogix بينما يشير الهيكل الإدخالي / الخارجي البعيد إلى هيكل يتواصل مع الهيكل المحلي من خلال وحدة اتصالهذا الهيكل يمكن أن يشار إليه أيضًا باسم إدخال/إخراج عن بعد أو إدخال/إخراج موزع.

هذه الوحدة لديها تصنيف للعمل الطيار من 0.5 A. يمكن أن تعمل أو تؤدي إلى الأحمال الحثية مثل الأجهزة التي يتم تشغيلها بواسطة الموليدات التي يمكن أن تكون صمامات وأبواب وأجهزة أخرى.ويمكن أيضا أن تستخدم لتفعيل المرورية حتى الاتصالات المغناطيسية، إذا تم التخطيط للوحدة لتزويد أعلى الأحمال التحفيزية بالطاقة مع التيارات القادمة العالية ، فمن المستحسن تثبيت عزل مثل الدائرة المتداخلة لحماية الوحدة.
