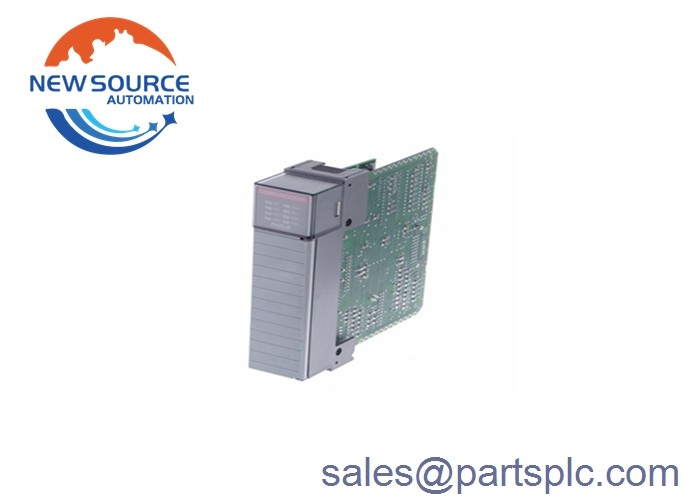

ألين برادلي 1747-KE هو وحدة واجهة DH-485 / RS-232C

1747-KE

1747-KE هي وحدة واجهة DH-485 / RS-232C

1747-KE هو DH-485 / RS-232C وحدة واجهة هي وحدة توفر الاتصال إلى شبكة DH-485 والأجهزة DF1 تمكين.يمكن تكوين منفذ DF1 على هذه الوحدة للوظائف مع جهاز RS-232/422يمكن أيضًا تكوينها لأجهزة RS-422 و RS-485. يحتوي 1747-KE على ثمانية مؤشرات LED. تقع المؤشرات على الجزء الأمامي من هذه الوحدة.هذه المؤشرات هي لتشخيص الوحدة وواجهات المشغل. يمكن لهذه الوحدة الاتصال مع معظم أنواع شبكات الاتصال المحدد أو موديمات الاتصال المباشر. يحتوي 1747-KE على صدمة تشغيل 30 G وتذبذب 2.5 G عند 57-2000 هرتز.الرطوبة النسبية لهذه الوحدة هي من 5-95٪ دون تكثيفهذه الوحدة لديها درجة حرارة تشغيل من 0-60 ° C (32-140 ° F). درجة حرارة تخزين هذه الوحدة هي من -40-85 ° C (-40-185 ° F). أنواع الموديمات المتوافقة هي الموديم اليدوي ،الإجابة المسيطرة على DTE، الإجابة التلقائية ، والاتصال المباشر. تتطلب وحدة 1747-KE طاقة 5 فولت DC و 24 فولت DC من الطائرة الخلفية SLC. يجب مراعاة استهلاك طاقة وحدة عند تصميم نظام SLC 500.لا تثبيت أو إزالة وحدة 1747-KE من الهيكل حتى يتم إيقاف كل الطاقة (بعد حوالي 10 ثوان).

1747-KE هي وحدة واجهة.هذه الوحدة هي جزء من عائلة المنتجات SLC 500 التي تستخدم في المقام الأول لتمكين اتصال DH-485 و DF1 من خلال واجهات الاتصال المدمجة لهذه الوحدةيحتوي على رابط واحد (1) ذو 9-pin Sub-D يدعم بروتوكول DF1 وبوابة واحدة (1) RJ-45 تدعم بروتوكول DH-485.كما أنه يحتوي على واحد (1) 9-pin Sub-D المرفق الذي يعمل كمصدر تكوين الوحدة.

1747-KE هي وحدة فتحة واحدة يتم تركيبها على هيكل 1747. يأتي مع عزل منفصل للموانئ مثل 500 فولت DC بين backplane إلى منفذ CONFIG.500 فولت DC بين backplane إلى منفذ DF1 و 500 فولت DC بين منفذ CONFIG و DF1. لا يتم عزل منفذ DH-485 فقط. يحمل شهادة من c-UL-us ، CE و C-Tick. تمت الموافقة عليه للاستخدام في مجالات التطبيق المحددة على أنها الفئة 1 ، المجموعات A ، B ، C ، أو D ، القسم 2.

يمكن تكوين 1747-KE لـ RS-232 / RS-423 / RS-422 و RS-485. اعتماداً على طول الاتصال ، يختلف معدل نقل البيانات.معدل نقل البيانات المدعوم من الموانئ هو 300-19200 كيلوبايت في الثانية في حين أن الحد الأقصى لدعم نطاق مسافة الكابلات هو 15 مترًا لـ RS-23260-1230 متر لRS-423؛ 1230 متر لRS-422 وRS-485. القاعدة العامة تنطبق على أنه عندما يزداد طول الكابل ، ينخفض معدل البود أو معدل النقل.
