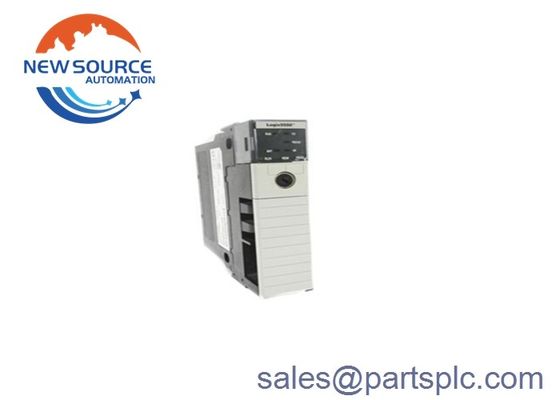

ألين برادلي 1756-L1/A 1756-M1/A ControlLogix 5550 المعالج CPU PLC

1756-L1


1756-L1 هو وحدة تحكم قوية يمكنها دعم 250 اتصالًا. يزن هذا وحدة التحكم حوالي 0.28 كيلوغرامًا (أي 10 أوقية) ويأتي مع ذاكرة مستخدم تبلغ 64 كيلوبايت.التي تنتمي إلى سلسلة 1756، يمكن أن تتواصل عبر مجموعة من الشبكات ، مثل شبكات DeviceNet و ControlNet و DH +. يمكن أيضًا التواصل مع شبكات EtherNet / IP وكذلك شبكات RS-232-C (أي بروتوكول DF1 / DH-485).ربط الوحدة سهل ومباشريمكن للمستخدمين إما إدخالها مباشرة في أي فتحة في الهيكل، أو تثبيت العديد من أجهزة التحكم، أو تثبيتها في أي فتحة في نفس الهيكل.من المهم أن نلاحظ أن 1756-L1 لا يأتي مع أي ذاكرة غير متقلبةيبلغ ذروة التيار الخلفي لهذه الوحدة 0.65 آمبر عند فولت 5 فولت DC و 0.02 آمبر عند 24 فولت DC. علاوة على ذلك ، يقدر متوسط استنزاف الطاقة لهذا المتحكم بـ 3.3 واط بينما متوسط تبديد الحرارة هو 11.3 BTU/ساعة

من أجل أداء وظيفي مثالي، يجب تخزين 1756-L1 في درجة حرارة تتراوح بين -40 و 85 درجة مئوية.تأكد من أن هذا جهاز التحكم يعمل عند درجة حرارة تتراوح بين 0 و 60 درجة مئويةالرطوبة النسبية غير المكثفة لـ 1756-L1 هي 5 إلى 95٪ في حين أن صدمة التخزين القصوى هي 50 G لمدة 11 ميلي ثانية.صدمة تشغيل 1756-L1 هي 30 G (ذروة) لمدة 11 ميلي ثانيةيتميز جهاز 1756-L1 بتذبذب من 10 إلى 500 هيرتز مع تسارع ذروة أقصى 2.0 G. إذا كان المستخدمون بحاجة إلى استبدال بطارية جهاز 1756-L1 ،يجب أن يستخدموا 0 فقطبطارية الليثيوم بقيمة.59 غرام (مثل بطارية 1756-BA1). كابلات برمجة الوحدة المتوافقة مع هذه الوحدة هي كابلات 1756-CP3 وكذلك كابلات 1747-CP3 من الفئة 3.من المهم أيضا أن نلاحظ أن الوحدة تأتي مع نوع الحجرة المفتوحة.
