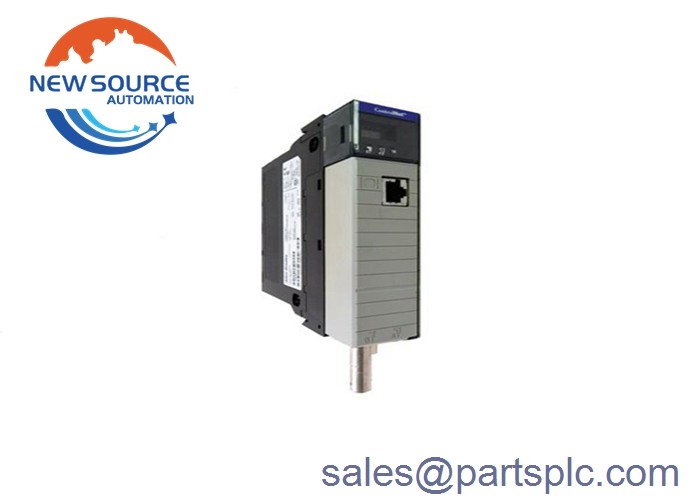

مصنع جديد تم إغلاقه 1756-CNBR SER E ControlNet وحدة الجسر الزائدة

1756-CNBR

1756-CNBR ControlLogix هو وحدة واجهة جسر زائدة التي تسهل الاتصال داخل شبكة ControlNet. هذا الجهاز الإعلامي الزائدة مناسبة للعمل في الوقت الحقيقي،التطبيقات الصناعية ذات الإنتاجية العاليةما يجعل هذه الوحدة مختلفة عن 1756-CNB هو وجود منفذ ControlNet إضافي يدعم الوسائط الزائدة.تتضمن الوحدة منفذين ControlNet BNC بينما 1756-CNB يحتوي فقط على 1، على الرغم من أن كليهما يمتلك منفذ ControlNet RJ45 واحد. يحتوي هذا وحدة الجسر الاحتياطية على 5.1 واط ، 5 ميغابايت في الثانية (Mbps) و 40 إلى 48 اتصال اتصال لوجيكس.جنبا إلى جنب مع وحدة التحكم Logix5550، فإن 1756-CNBR ينظم أيضا تدفق البيانات المخطط لها وتجسر البيانات غير المخطط لها الموجودة بين ControlNet و ControlLogix. لتجنب فقدان الاتصال عند فصل الصنبور،النظر في استخدام وسائل الإعلام ControlNet الزائدةلهذا الاتصال بالتحديد، 1756-CNBR هو الوحدة المناسبة الوحيدة.

عادةً ما يكون التيار من هذه الوحدة 970 mA عند 5.1 فولت DC و 1.7 mA عند 24 فولت DC. بالإضافة إلى ذلك ، يمكن أن يدعم 1756-CNBR ما يصل إلى 20 بوفر مخصصة للرسائل غير المتصلة.هناك أيضا 99 عقدة متاحة. قبل القيام بأي تركيبات، تحقق من الملصق المرفق على كابل النقش. هذا لضمان عدم عكس أي اتصالات إلى الصنبور عن طريق الخطأ.في حال لم يتم ذلك، سوف تحدث عواقب التي تتطلب استكشاف الأخطاء و ظروف الحالة الخاطئة لتعرض.تستخدم البروتوكول الصناعي المشترك (المختصر باسم CIP) للجمع بين شبكة المدخلات والمخرجات ووظائف الشبكة بين الأقران، مما يوفر قدرات عالية الأداء لكلا الوظيفتين. 1756-CNBR لديه فولت عزل مستمر يبلغ 30 فولت ويحتل أي فتحة قائمة على الهيكل.يمكن استخدامه مع كل من إمدادات الطاقة القياسية والزائدةإذا كان المستخدمون يقومون بتثبيت نظام زائدة، يجب أن يضعوا الوحدات الرئيسية وكذلك الزائدة في فتحة مشتركة في زوج الهيكل المقابلة.
