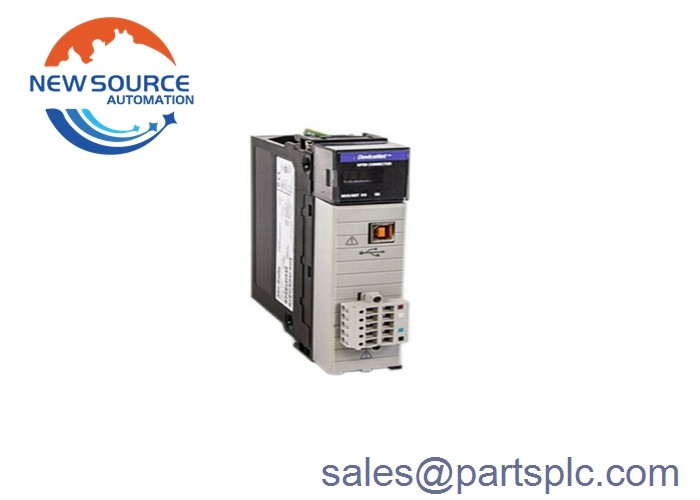

مصنع جديد مختوم 1756-DNB ControlLogix DeviceNet Bridge Scanner Module

1756-DNB

1756-DNB ControlLogix DeviceNet وحدة واجهة DeviceNet هي جهاز جسر DeviceNet تم تصميمه من قبل / Rockwell Automation.شبكة DeviceNet من النوع المفتوح تمكن من إنشاء اتصالات بين الأجهزة البسيطة التي تستخدم لمتطلبات خاصة في بيئة صناعيةوتشمل هذه الأجهزة أجهزة محسنة ومكونات متكاملة مختلفة مثل أجهزة الكمبيوتر والتحكم والمستشعرات والمحركات.مبدأ عمل شبكة DeviceNet يشمل استخدام بروتوكول CIP (البروتوكول الصناعي المشترك) للسيطرة على الأنظمة والآلات، جمع البيانات اللازمة لمختلف التطبيقات، وتهيئة الأجهزة الصناعية.وحدة الاتصال 1756-DNB لديها معدل اتصال DeviceNet عند 125 كيلوبايت في الثانية (500 متر كحد أقصى)، 250 كيلوبايت في الثانية (بحد أقصى 250 متر) ، و 500 كيلوبايت في الثانية (بحد أقصى 100 متر).هذه الوحدة لديها ما لا يزيد عن 64 عقدة وتتمتع بتصنيف الجهد من 11 إلى 25 فولت DC CL 2 / SELV.

تمتلك الوحدة استهلاك 400 mA من التيار عند 5.1 فولت DC ، واستهلاك 0 mA من التيار عند 24 فولت DC ، واستهلاك DeviceNet من التيار عند 24 فولت DC من 60 mA. تقوم وحدة 1756-DNB بتبديد طاقة 3.5 واط وتبديد الحرارة هو 11.9 BTU في الساعة. وحدة ControlLogix ذات عرض فتحة واحدة لديها موقع قائم على الهيكل ويمكن تركيبها في أي فتحة.فولتاج العزل هو في 50 فولت (متواصلة) ويشمل نوع أساسي من العزل وشبكة DeviceNet لميزات الطائرة الخلفيةيمكن استخدام وحدة ControlLogix 1756-DNB مع نماذج مختلفة للشاسيز وتباينات مختلفة من مصادر الطاقة القياسية / الزائدة.طاقة DeviceNet تتوافق مع توجيهات LVD منخفضة الجهد CE وقيود ULمن أجل الامتثال لهذه المعايير، يجب على المستخدمين اتباع مجموعة معينة من المبادئ التي تشير إلى أنواع مصادر الطاقة.هذه الوحدة لديها وصلة خطية مفتوحة ذات 5 أو 10 دبوس1756-DNB يدعم منفذ USB 2.0 و هو ينقل البيانات بسرعة كاملة من 12 ميجابيت في الثانية.يجب أن تكون درجة حرارة تشغيل الوحدة ضمن نطاق 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت)يمكن أن تكون درجة حرارة التخزين بين -40 و 85 درجة مئوية (-40 و 185 درجة فهرنهايت).
