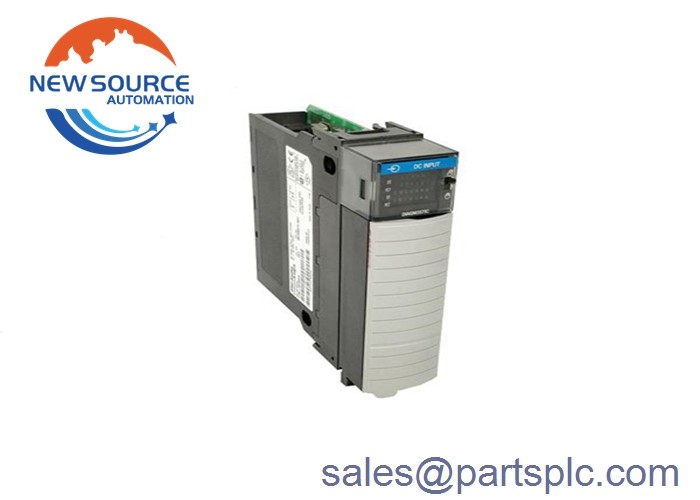

إدخال Allen Bradley 1756-IB16D / A ControlLogix التشخيصي 1756-IB16D

1756-IB16D

1756-IB16D هي وحدة ControlLogix DC Digital I/O. وهي وحدة إدخال تشخيصية متواصلة من 10 إلى 30 فولت. توفر ميزات تشخيصية على مستوى قناة واحدة.وتوفر الوحدة تشخيص العيوب وتقارير الطابع الزمني إلى جهاز التحكميتم تركيب هذه الوحدة 1756 على هيكل ControlLogix. يحتوي 1756-IB16D على 16 مدخل تشخيصي (4 مجموعات مع 4 نقاط لكل منها). لربط أجهزة الجانب الميداني بها ، يجب أن تكون هناك إمكانية لتحديد ما إذا كان هناك أي إشارات تشخيصية أو إشارات تشخيصية.عليك أن تستخدم إما RTB أو سلسلة 1492 الأسلاك IFMيمكن للمشغلين استخدام 1756-TBCH و 1756-TBS6H RTB مع هذه الوحدة.

دقة طابع الوقت التشخيصي للوحدة هي 1 ميللي ثانية. تستقطب الوحدة 3mA عند 24 فولت DC.الحرارة المحيطة القصوى لهذه الوحدة الإدخالية للتشخيص هي 60 درجة مئوية (140 درجة فهرنهايت). تم اعتماد 1756-IB16D مع شهادات CE و UL و CSA و C-Tick. يحتوي وحدة 1756-IB16D على مؤشرات حالة لمواجهة المستخدم الأمثل.يمكن للمستخدمين تحديد ما إذا كانت مدخلاتهم في حالة تشغيل طبيعية عبر مؤشر حالة موافقةالضوء الأخضر الثابت لهذا المؤشر يقول أن جميع المدخلات تعمل بشكل صحيح.يشير الضوء الأحمر المتوهج إلى أن المستخدمين يجب أن يتحققوا من نظام الاتصال ويؤكد الضوء الأحمر الثابت أنه يجب استبدال وحدة معيبة. هناك 16 إشارة دخول / خروج أضواء الحالة التي تتحول إلى اللون الأصفر عندما يتم تشغيل مدخل (من 0 إلى 15). إذا واجه بعض المدخلات خطأ ، فإن ضوء LED الحالة الخاص به سيتحول إلى اللون الأحمر.بالإضافة إلى هذه مؤشرات الحالة على الجزء الأمامي من الوحدةهناك أيضاً مفتاح قفل
