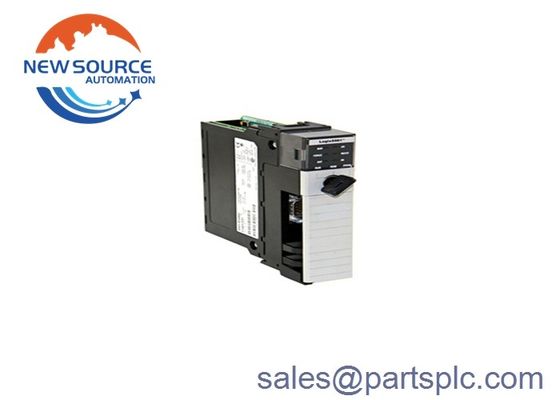

ألن برادلي ControlLogix وحدة المعالجة 478 كيلوبايت ذاكرة I-O 1756-L64

ألن برادلي ControlLogix وحدة المعالجة 478 كيلوبايت ذاكرة I-O 1756-L64

1756-L64 هو وحدة تحكم قياسية من ControlLogix. يحتوي على ذاكرة مستخدم تبلغ 16 ميغابايت متاحة للبيانات والمنطق وذاكرة إدخال / إخراج تبلغ 478 كيلوبايت.يمكن استخدام بطاقة الذاكرة CompactFlash الاختيارية كذاكرة إضافية غير متقلبة لهذا جهاز التحكم. لاحظ أن بطاقة الذاكرة الوحيدة المتوافقة مع 1756-L64 هي طراز 128 MB 1764-CF128. يمكن لمتحكم 1756-L64 التعامل مع ما يصل إلى 250 اتصال لمتحكم.وينبغي أن يذكر أن وقت المسح لمشروع مشحونة في هذا جهاز التحكم قد يكون أبطأ مقارنة مع غيرها من 1756-L6x أجهزة التحكم مشحونة مع نفس المشروعكما أنه يدعم بشكل كامل إعادة استخدام المراقبين.

أجهزة التحكم ControlLogix 5560 ، مثل جهاز التحكم 1756-L64 ، لديها ثلاث مهام تحكم متاحة وهذه هي 100 برنامج / مهمة ، 32 مهمة ، ومهام الأحداث: جميع محفزات الأحداث.الاتصالات السريلية المتاحة مع هذا جهاز التحكم هي DH-485، DF1 full/half-duplex، DF1 modem الراديوي، ASCII، و Modbus عبر المنطق. يدعم جهاز التحكم 1756-L64 أيضًا خيارات اتصال مختلفة، وخاصة EtherNet/IP، Data Highway Plus، SynchLink،الجهازControlNet، Remote I/O، وشبكات العمليات والأجهزة الخاصة بالأطراف الثالثة.

جهاز التحكم 1756-L64 يحتوي على أقصى قدر من الإدخال والإخراج الرقمي 128000، وهو نفسه مع أقصى إجمالي إدخالات وإخراجاته. أقصى إدخالات وإخراجاتها التناظرية هو 4000. الهيكل الوحيد ControlLogix المتوافق مع هذا جهاز التحكم هي 1756-A4 ، 1756-A7 ، 1756-A10 ، 1756-A13 ، و 1756-A17.كما أنه يحتوي على بطارية قابلة للاستبدال من قبل المستخدم ولكن يجب استبدالها فقط بطارية الليثيوم 1756-BA2 وفقط عند الحاجةلديه اهتزاز 2 غرام عند 10 إلى 500 هرتز، صدمة غير تشغيل 50 غرام، وصدمة تشغيل 30 غرام.
