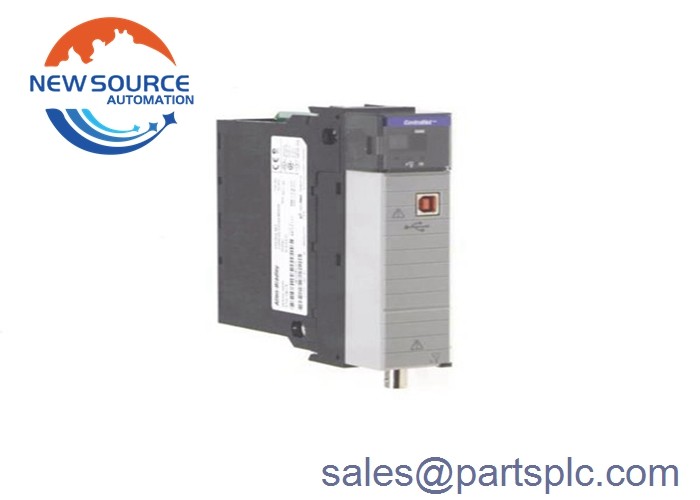

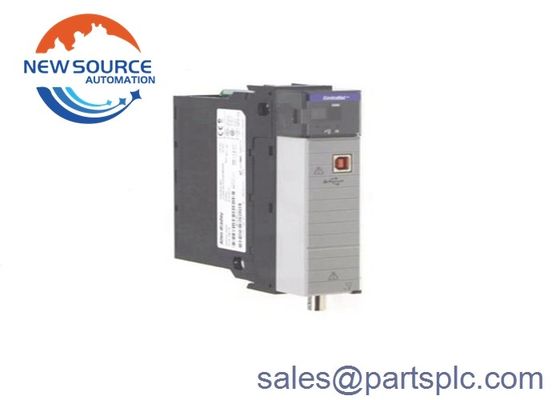

وحدة جسر Allen Bradley ControlLogix مع 99 عقدة كحد أقصى 1756-CN2

ألن برادلي التحكم لوجيكس الوحدة الجسر مع 99 العقدة القصوى 1756-CN2


1756-CN2 ControlNet Communication Bridge Module by هي وحدة اتصال لأجهزة ControlLogix.يقدم شبكة ControlNet ويستخدم شبكة CIP وشبكة P2P لأداء عالية السرعةيستخدم تكوينًا قياسيًا مع سرعة اتصال 5Mbps ولها قدرة اتصال تصل إلى 100 اتصال لوجيكس.1756-CN2 يمكن أن تدعم أيضا ما يصل إلى 128 اتصال مع 99 نقطة إعادة التوزيع (العقد)لديها تصنيف كهربائي 1100mA التيار السحب في 5.1V DC و واحد من 3.0A في 24V DC ولديها استهلاك الطاقة التشغيلية من 5.6W ، مع استهلاك الحرارة من 19.1 BTU / ساعة.

1756-CN2 لديه فولتاج عزل 30 فولت مع نوع عزل أساسي يتم اختباره عند 500 فولت لمدة 60s بين ControlNet إلى System.لديها فتحة واحدة عرض ويمكن تثبيتها في أي فتحة على الهيكليحتوي على ControlNet BNC و ControlNet RJ45 ومصدر USB 1.1 ويستخدم كابل ControlNet المتزامن Quad shield RG6.لديه رمز T4A الحرارة المعينة في أمريكا الشمالية ورمز تعيين IEC T4 في أوروبا ويأتي في علبة نمط مفتوح1756-CN2 لديه هامش درجة حرارة وظيفية بين 0 و 60 °C وهو يعمل بشكل أفضل في نطاق الرطوبة النسبية من 5-95% مع التكثيف. لديه اهتزاز تشغيلي من 2.0G عند 10-500Hz ومعدل الصدمة التشغيلية يصل إلى 30G.
