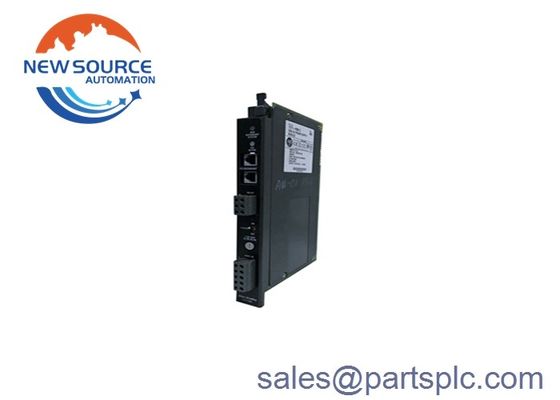

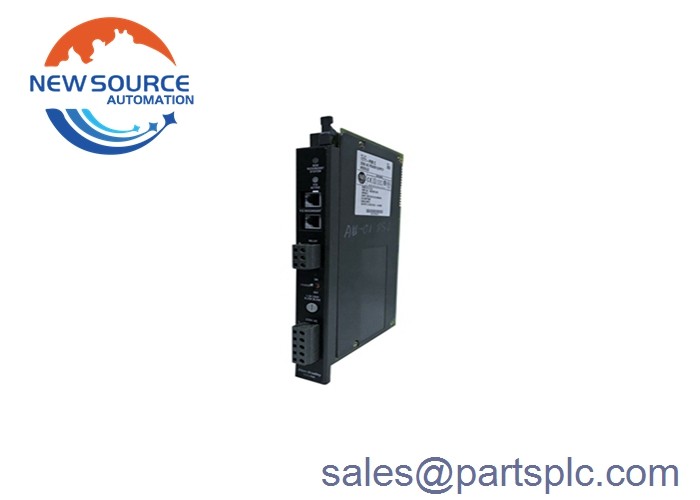

Allen Bradley 1771-P6R C فتحة تزويد الطاقة زائدة عن الحاجة 8A 220V AC

إمدادات الكهرباء، إضافية، فتحة، 8A، 220V AC


يحتوي جهاز 1771-P6R على فولتاج مدخل من 220 فولت AC و 50-60 هرتز و 0.5A وهو جزء من 1771 إمدادات الطاقة الاضافية.كهرباء خلفية من 300mA عند 5V DC ± 5%، وجهد خروجي 5 فولت DC ، 8A. يمكن تثبيته في أي فتحة وحدة في أي هيكل إدخال / إخراج حالي (1771-A1B ، -A2B ، -A3B ، -A3B1 ، -A4B ، -PSC).تخصيص 2-4 فتحات مجاورة في الهيكل عند استخدام مصادر الطاقة الزائدة.
مصدر الطاقة الاضافي 1771-P6R يحتوي على اثنين من القفزات الموجودة في الجزء الخلفي من الوحدة بالقرب من موصلات الحافة. تعديل القفزات سوف يقوم بتكوين مصدر الطاقة لدعم الاستشعار عن بعد أو المحلي.على الجانب الأيسر هو مجموعة Iمفاتيح الاختيار حيث يتم تعيين رقم التعريف الفريد المطلوب في النظام الزائد. يسمح الموصولات المتوازية بتوصيل 3 أو 4 إمدادات لإنشاء نظام زائد.
ويتم شحن وحدة إمدادات الطاقة 1771-P6R مع كابل إضافي واحد ، وكتلتين نهائية متصلتين بالوحدة ٪ واحدة في وضعية 3 وواحدة في وضعية 5. لديه مؤشران على اللوحة الأمامية.المؤشر الأصفر العلوي مع علامة NO-REDUNDANT يخبر إذا كان عدد إمدادات التشغيل لا يلبي العدد المطلوب لعملية زائدةيكتشف الجزء السفلي الأخضر المسمى P/S ACTIVE ما إذا كانت الوحدة تعمل بشكل طبيعي أو إذا كانت هناك أي مشكلة تشغيلية.
