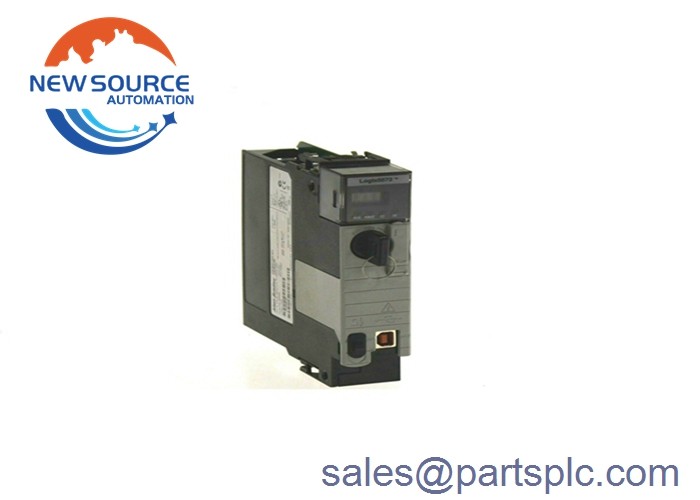

ألين برادلي 1756-L72 SER B Logix وحدة تحكم أتمتة المعالجات

1756-L72 SER B وحدة تحكم آلية المعالج اللوجيكس

 1756-L72 هو وحدة تحكم تلقائي قابلة للبرمجة من سلسلة ControlLogix (PAC). يحتوي على ذاكرة مستخدم 4 ميغابايت للبيانات والمنطق وذاكرة إدخال / إخراج 0.98 ميغابايت. يتم شحن وحدة التحكم مع بطاقة SD بطاقة 1 جيجا بايت.1784-SD1، والتي يمكنك استخدامها كمخزن ذاكرة غير متقلبة اختياري. يمكنك أيضًا ترقيتها إلى 2 جيجا بايت عبر بطاقة 1784-SD2 إذا لم يكن التخزين كافًا للاستخدام الخاص بك.من المستحسن أن يتم تثبيت بطاقة SD إلى وحدة التحكم واستخدام فقط تلك التي تباع من قبل روكويل الأتمتة، حيث تم اختبار هذه البطاقات بالكامل للعمل مع أجهزة التحكم. استخدام بطاقات SD أخرى يشكل خطرًا من فقدان البيانات أو الفساد.يتم استخدام بطاقات SD في المقام الأول لتخزين البيانات التشخيصية التي يتم كتابتها تلقائيًا عند حدوث خطأيتم استخدام هذه البيانات من قبل روكويل أوتوماتيشن لأغراض استكشاف الأخطاء. يأتي جهاز التحكم 1756-L72 أيضًا مع ثلاث وحدات تخزين طاقة مكثف.1756-ESMCAP/1756-ESMCAPK هو وحدة قابلة للإزالة متوفرة في كل جهاز تحكموحدة أخرى قابلة للإزالة هي 1756-ESMNSE/1756-ESMNSEK التي لا تحتوي على احتياطي طاقة متبقية.الوحدة الوحيدة غير القابلة للإزالة هي 1756-ESMNRM/1756-ESMNRMK التي تساعد على منع اتصال USB واستخدام بطاقة SD للمساعدة في تأمين وحدة التحكم.

يمكنك استخدام وحدة التحكم 1756-L72 مع وحدات محددة لإنشاء وحدة تحكم Armor ControlLogix.يمكن أن تدعم إضافية وحدة التحكم عندما تكون مقترنة مع وحدة تحكم مماثلة وفي نفس شبكة ControlNetهيكل ControlLogix المتوافق مع هذا جهاز التحكم هو 1756-A4، 1756-A4K، 1756-A7، 1756-A7K، 1756-A10، 1756-A10K، 1756-A13، 1756-A13K، 1756-A17، و 1756-A17K.كما أنه يحتوي على 1 USB سريع 2.0 المتاحة ومعرض حرفي رقمي من 4 أحرف لتعرض حالته الحالية. العديد من خيارات الاتصال متوفرة مع جهاز التحكم 1756-L72 وهذه هي Data Highway Plus،الجهاز، Ethernet/IP، Remote I/O، SynchLink، ControlNet، وشبكات العمليات والأجهزة الخاصة بالأطراف الثالثة.هذا جهاز التحكم لديه فولتاج العزل المستمر من 30 فولت وقد تم اختبار النوع لمدة 60 ثانية في 500 فولت ACيحتوي على استهلاك 5 mA حاليًا عند 1.2 فولت DC و 800 mA عند 5.1 فولت DC. استهلاك الطاقة للمتحكم 1756-L72 هو 2.5 واط واستهلاك الحرارة 8.5 BTU / ساعة.درجة حرارة تخزين جهاز التحكم تتراوح من -40 إلى 85 درجة مئوية، في حين أن نطاق درجة حرارة التشغيل هو 0 إلى 60 درجة مئوية. لديه اهتزاز 2 G عند 10 إلى 500 هرتز ، صدمة تشغيل 30 G ، وصدمة غير تشغيل 50 G.

ينتمي 1756-L72 إلى أحدث فئة منتجات ControlLogix. يمثل هذا الرقم جزءًا من وحدة تحكم ControlLogix بذاكرة مستخدم 4 ميغابايت وسرعة ذاكرة إدخال / إخراج مخصصة مسبقًا تبلغ 0.98 ميغابايت.
