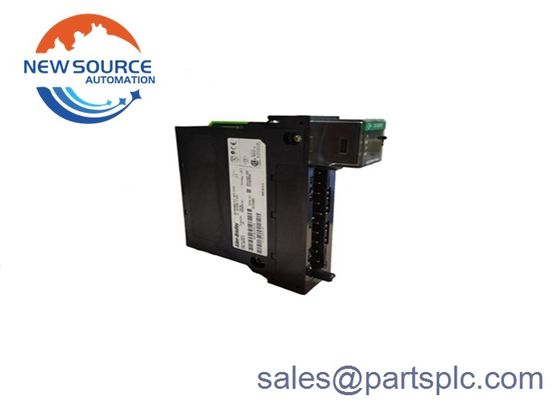

مصنع جديد مختوم AB 1756-IF16 SER A ControlLogix 16 Pt Input Module 1756IF16

1756-IF16

1756-IF16 هي وحدة مدخلات تشبيهية من ControlLogix. تقبل هذه الوحدة إشارات التيار والجهد مثل ± 10V و 0-10V و 0-5V و 0-20 mA.هذه الوحدة تدعم ثلاثة (3) أنواع من تشكيلات الأسلاك الإشارة مثل واحد انتهىبين تشكيلات الأسلاك المدعومة ، الأسلاك ذات الطرف الواحد هي الأكثر حساسية للضوضاء ويجب استخدامها مع الإشارات التي لها أساس مشترك.لزيادة حساسية الضوضاء، يتم استخدام طريقة الأسلاك التفاضلية في حين يتم استخدام الأسلاك التفاضلية عالية السرعة في الأنظمة التي تتطلب تحديثات بيانات سريعة ، بالنسبة لإشارات المدخل.

مع الأسلاك ذات الطرف الواحد ، تصبح الوحدة وحدة مدخل تشبيه ستة عشر (16) قناة.يتم تقليص الوحدة إلى وحدة مدخل تشبيه ثمانية (8) قنوات عند استخدامها مع الأسلاك التفاضليةوعلاوة على ذلك، تصبح الوحدة وحدة مدخل تشابه أربع (4) قنوات عندما يتم توصيل الوحدة كأسلاك تفاضلية عالية السرعة.

القرارات الفردية 1756-IF16 هي 320 ميكرو فولت / عدد (15 بت + علامة ثنائية القطب) @ ±10.25 فولت نطاق المدخلات ؛ 160 ميكرو فولت / عدد (16 بت) @ 0-10.25 فولت نطاق المدخلات ؛ 80 ميكرو فولت / عدد (16 بت) @ 0-5.125 فولت نطاق المدخلات و 0.32 μA/count (16 bits) @ 0-20.5 mA. هذه الوحدة لديها وقت فحص يختلف مثل 16-488 ms للقطب الواحد؛ 8-244 ms مع الأسلاك التفاضلية و 5-122 ms مع الأسلاك التفاضلية عالية السرعة.لديها دائرة تحويل من التناظرية إلى الرقمية المدمجة باستخدام طريقة سيغما دلتايتم تخزين البيانات المتحولة وفقًا لنظام الأعداد الصحيحة (المبرر على اليسار ، مكمل 2s) بتنسيق بيانات الفقرة العائمة IEEE 32 بت. هذه الوحدة لديها دقة معايرة أفضل من 0.05% من النطاق للجهد المدخل و 0.15% من النطاق للدخول الحالي

1756-IF16 يمكن توصيلها باستخدام ثلاث طرق مختلفة ، اعتمادا على متطلبات المستخدم والتطبيق مثل التوصيل من نهاية واحدة ، التوصيل التفاضلي ،والأسلاك التفاضلية للسرعة العاليةطريقة الأسلاك ذات الطرف الواحد هي الأفضل عندما تكون جميع أجهزة الإدخال مرتبطة بأرضية مشتركة. هذا للمقارنة بين جانب واحد من إدخال الإشارة إلى الأرض الإشارية للحصول على الفرق ،والتي تستخدم بعد ذلك من قبل الوحدة في توليد البيانات الرقمية للمراقبعندما لا يكون للتطبيقات أساس مشترك أو يمكن أن يكون لها أزواج إشارات منفصلة، يوصى باستخدام طريقة الأسلاك التفاضلية.هذه الطريقة الأسلاك هي أيضا للبيئات التي تحتاج إلى تحسين مناعة الضوضاءالقنوات في وضع التفاضل ليست معزولة تماما عن بعضها البعض.قد تؤثر قناة واحدة على قراءة قناة أخرى إذا كانت إشارات المدخلات التفاضلية المتعددة لها مراجع متبادلة لجهد مختلفعندما يحدث هذا، يجب على المستخدمين سلك المدخلات على وحدات مختلفة أو استبدال الوحدة غير المعزولة مع وحدة مدخل معزولة. 8 اتصالات مسموح بها في هذا الوضع. وأخيرا،يسمح أسلوب الأسلاك التفاضلية في وضع السرعة العالية بأسرع تحديثات البيانات الممكنةومع ذلك، هناك ظروف معينة مطلوبة للمستخدمين ليكونوا قادرين على استخدام وضع السرعة العالية. أولا، فإنه يستخدم طريقة الأسلاك التفاضلية. ثانيا،عندما يكون في هذا الوضع واحدة فقط من كل أربع قنوات على الوحدة يمكن استخدامهااستهلاك الطاقة للوحدة 1756-IF16 هو 2.3 واط ولها طاقة خلفية إجمالية 2.33 واط. نطاق المدخل هو ± 10 فولت ، من 0 إلى 10 فولت ، 0 إلى 5 فولت ، أو 0 إلى 20 م.

استهلاك هذا الوحدة التيار عند 5.1 فولت هو 150 mA ، أو هو 65 mA عند 24 فولت. الجهد والتيار المسموح به للطائرة الخلفية هي 5.1 فولت DC ، 150 mA في الحد الأقصى و 24 فولت DC 65 mA في الحد الأقصى.نطاق التيار المدخل من 4 إلى 20 مآ ونطاق الجهد المدخل من -10 إلى 10 فولت ومحدد إلى 100 فولت. تبديد الطاقة الجهد حوالي 2.3 واط و تبديد الطاقة الحالية هو 3.9 واط. التبديد الحراري للجهد هو 7.84 BTU / ساعة و 13.3 BTU / ساعة للتيار. كما أنه يحتوي على الحماية القصوى من الإفراط في الجهد من 30 فولت DC (جهد) و 8 فولت DC (التيار).
