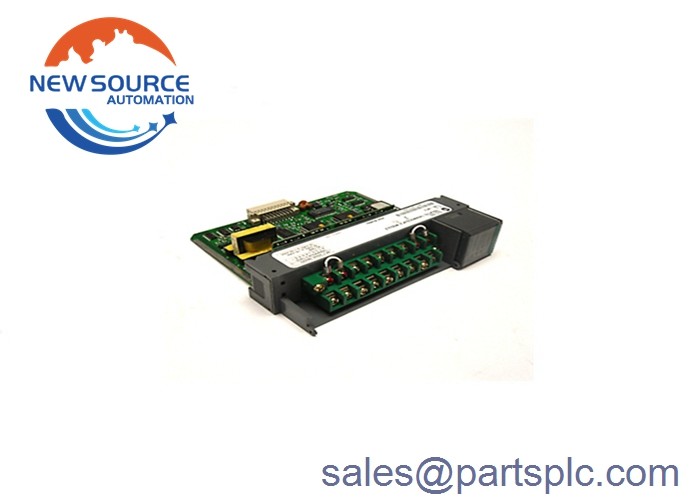

ألن برادلي 1746-INT4 / B 1746-1NT4 SLC 500 مزدوج حراري / ملي فولت تناظري المدخلات

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorيحتوي على أربع قنوات إدخال لجهاز Thermocouple وأجهزة استشعار mV. يحتوي على تيار خلفي يبلغ 110 mA عند 5V DC و 85mA عند 24V DC ومعدل طاقة خلفي إجمالي يبلغ 0.6W.لديها أربعة (4) قنوات إدخال معزولة بشكل فردي التي يتم عزلها أيضا من الطائرة الخلفية ويستخدم طريقة تحويل تعديل سيجما دلتا ADCيستخدم مرشحًا تناظريًا مع مرشح رقمي مع مرور منخفض ولديه وضع رفض عادي أكبر من 60 ديسيبل عند 60 هرتز بين المحطات.كما أنه يحتوي على وضع رفض مشترك أكبر من 120 ديسيبل بين المدخلات وأرضية الهيكل مع عدم التوازن 1kΩ ولديه عرض نطاق القناة 8 هرتز1746-INT4 يتطلب معايرة الميدان ويجب أن يكون معايرة مرة واحدة على الأقل كل عام.

يوفر العزل الذي تم اختباره عند 1000 فولت عابر أو 150 فولت AC بين القناة إلى القناة والقناة إلى المضمار الخلفي.لديها 5 مؤشرات LED مع 4 تشير إلى حالة كل قناة وواحدة تشير إلى حالة الوحدةيحتوي على أنواع المدخلات الحرارية B و C و D و E و J و K و N و R و S و T ، ومداخلات مشابهة من 50-50 mV DC و 100-100 mV DC.لديها عائق مدخل أكبر من 10 ميغا أوم وتقدم كشف دائرة مفتوحة 20nA، مع وقت اكتشاف الدائرة من 5ms. لديها وقت استجابة خطوة من 600ms في أسوأ حالة الدائرة ، والوحدة لديها دقة عامة تعتمد على نوع المدخل.درجة حرارة تشغيلها تتراوح من 0-60 درجةدرجة مئوية (32-140 درجة فهرنهايت) عند 5-95٪ من الرطوبة غير المكثفة وهي معتمدة CE و CSA و UL.

1746-INT4 هي وحدة مدخل تشبيهية أربع (4) قنوات Thermocouple / mV. تستخدم هذه الوحدة لمنصة SLC 500 للجهاز التحكم المنطقي القابل للبرمجة (PLC).هذه الوحدة متوافقة مع أجهزة استشعار الحرارة نوع C، D، J، K، T، E، R، S، B، و N. يمكن استخدامه أيضًا مع إشارة mV مع نطاق من -100 إلى 100 mV DC.

يمكن استخدام هذه الوحدة في التطبيقات مع نطاق درجة الحرارة من -270 إلى 1820 درجة مئوية. كل ثيرموبول لديه نطاق مختلف محدد يقع ضمن النطاق المطلق. بالإضافة إلى ذلك ، يمكن استخدام هذه الوحدة في التطبيقات التي تتضمن نطاق درجة الحرارة من -270 إلى 1820 درجة مئوية.تشغيل تشغيل تشغيل تشغيل تشغيل تشغيل تشغيل تشغيل تشغيل تشغيل. تتبع هذه الوحدة خطية الحرارة من معيار IPTS68 ، NBS MN 125 و NBS MN 161. كما أنها تحتوي على محطة تعويض التقاطع البارد التي تمكن من دقة ± 1.5 ° C (34.7 ° F) ،0... 70 درجة مئوية (32...158 درجة فهرنهايت)يحتوي على مقياس درجة حرارة قابل للاختيار من قبل المستخدم من °C أو °F و 0.1 °C أو 0.1 °F ومقياس ملي فولت من 0.1 mV أو 0.01 mV.
