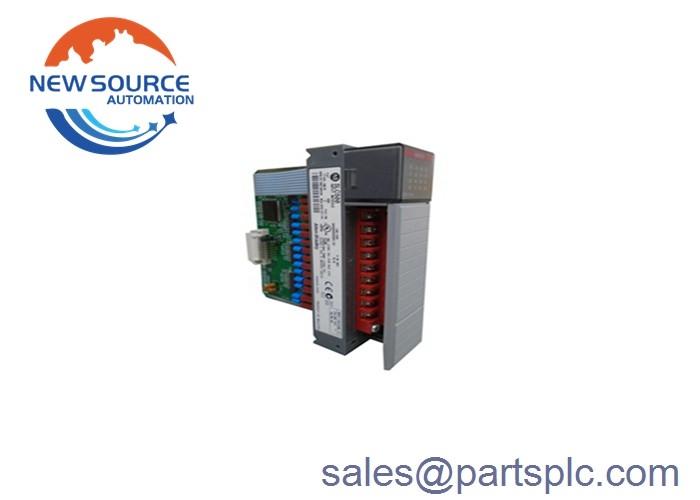

مصنع جديد مختوم AB 1746-IM16 / C SLC 500 PLC INPUT MODULE

1746-IM16

1746-IM16 SLC 500 Digital AC Input Module by هي وحدة مدخل (AC) مع ستة عشر مدخل AC 200-240V ويتم تركيبها في أي هيكل SLC 500 I / O المتاح باستخدام RTB (Removable Terminal Block).لديها 16 نقطة لكل مشترك وجهد تشغيل مدخل من 170-265 فولت AC في 47-63 هرتزلديها تقييم التيار الخلفي 0.085A عند 5 فولت DC وتأخير الإشارة الكهربائية من 35ms للحالة ON و 45ms للحالة OFF حول نقاط الدخول.لديها تصنيف حالة OFF من 50V فقدان الجهد التيار المتردد و 2mA الحد الأقصى لل تيار حالة OFFيحتوي 1746-IM16 على تيار مدخل (nom) من 12mA حول كل نقطة مدخل ويحتوي على حد أقصى من التيار الزائد من 1.6A ، والتي يمكن أن تستمر لمدة أقصاها 0.5ms.لديه أقصى استنزاف للطاقة 0.35 واط في كل نقطة والحرارة الإجمالية التي تبادلها الوحدة هي 6 واط.يوفر عزل الجهد بين محطات الدخول ومنطق التحكم اختبارا عند 1500 فولت وهو معيار NEMA ICS 2-230 تصنيف للامتناع عن الضوضاء. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)الـ 1746-IM16 لديه مقاومة للصدمات التشغيلية من 30G ويمكنه الحفاظ على اهتزاز 2.5G التشغيلي عند 57-200Hz.

1746-IM16 هو وحدة مدخل SLC 500 AC. هذه الوحدة هي على وجه التحديد وحدة مدخل منفصلة ، مع ستة عشر (16) قناة مدخل في مجموعة واحدة.كل قناة من هذه الوحدة المدخلة تعمل في نطاق الجهد المدخل من 170-265 فولت AC، 47-63 هيرتز مع إشارة مدخل الاسمية من 200 / 240 فولت AC.

هذه الوحدة تناسب أي هيكل SLC 500. يمكن تثبيتها في الرف المحلي ، حيث يتم تثبيت معالج SLC 500 ؛ إلى رف توسيع SLC 500 ،أو كوحدة مكونة لأنظمة الإدخال والإخراج الموزعة في أنظمة التحكم الأكبرلديها استهلاك حالي خلفي من 0.085 آمبر @ 5 فولت DC.كل قناة تظهر تأخير إشارة 35 مللي ثانية لتغيير حالة OFF إلى ON و 45 مللي ثانية للتحول من ON إلى OFFيحتوي على أقصى فولت خارج الحالة من 50 فولت AC وأقصى تيار خارج الحالة من 2 ملي آمبر. علاوة على ذلك ، يبلغ تيار مدخل الوحدة 12 ملي آمبر @ 240 فولت AC ،اسمية وقادرة على تحمل الحد الأقصى للتيار الداخلي من 1.6 آمبر مع مدة أقصاها 5 مللي ثانية.

تستخدم هذه الوحدة بشكل مثالي لتواصل أجهزة الإشارة التي توفر 200/240 فولت AC نحو قنوات الدخول في الوحدة. يمكن استخدامها أيضًا مع أجهزة مدخلات DC ؛ ومع ذلك ،يجب تثبيت رله داخلي خارجي مع الجهد المتردد الذي يتم توفيره إلى جهات اتصال رله داخليلا يوجد حد محدد لعدد حالات التثبيت المسموح بها لهذه الوحدة.هذا يعتمد بشكل رئيسي على عدد الإدخالات والإخراجات التي يستطيع معالج المضيف استيعابها وحجم الذاكرة المضمنة.

هذا المحتوى كتبه وجمعها dosupply.com ويجب عدم نسخه.



منتجاتنا الرئيسية

سلسلة المنتجات 1 (الولايات المتحدة الأمريكية AB): 1756-IB32، 1769-OF5، 1747-L552، 1746-OW8، 1785-L60B، 1756-L73S

2 منتجات شنايدر (فرنسا): 140CPU65160، 140CPU31110، 140CPU11302، 140CPU21304، 140CPU67160، 140CPU53414A

3 سلسلة منتجات جنرال إلكتريك (الولايات المتحدة الأمريكية): IC697ALG230 ، IC694MDL754 ، IC697MDL750 ، IC693MDL640 ، IC693CPU313

سلسلة المنتجات: 5X00226G02، 1C31222G01، 1C31179G02، 1C31150G01، 1C31194G03، 1C31192G01

5 هونيول (الولايات المتحدة الأمريكية): CC-TDOR01، 8C-TDODA1، 8C-PAIMA1، CC-TAOX11، 8C-PAIH54، CC-PCNT01، 8C-PDISA1، 8C-PDILA1

6 مبيعات ABB (السويد): D0910S، AO920, AO810, 07KT98، 07KT97، CMA132 3DDE300412، DO820, DI920, DSQC663

7 إنفينسيس تريكونكس (الولايات المتحدة الأمريكية): 4329، 4351B، 3008، 8311, 8310, 3501E، 4352A، 8305A، 3502E، 3504E، 3805E، 3503E

نظام Invensys Foxboro I / A Series (الولايات المتحدة): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 سيمنز (ألمانيا): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

عن فريقنا

شركتنا مقرها الرئيسي في شيامين، فوجيان، الصين، وتتعاون مباشرة مع المصنع الأصلي؛ لديها فريق مبيعات محترف، ودعمها الفني المهندس الخاص،وخدمة جيدة بعد البيع؛ المخزون الكبير، جودة المنتج الأصلية، والتسليم السريع. هذه تساعدنا على أن نصبح داعم قوي لعملائنا، وتوفير حلول للمستخدمين النهائيين، وضمان الأرباح للموزعين.

التعبئة والتسليم

1) 100% جديد و أصلي ختم المصنع

2) الضمان: سنة واحدة

3) التعبئة والتغليف: التعبئة والتغليف الأصلي مع الكرتون.

4)وقت التسليم: DHL،UPS،Fedex الشحن السريع عادة ما يستغرق 3-10 أيام عمل،يعتمد على البلد الذي يتم تسليمها إليه. في حالات نادرة،التخليصات الجمركية الصارمة سوف تجعل وقت التسليم أطول قليلا,رجاءً كن صبوراً

5) سيتم اختبار جميع البضائع قبل الشحن.
