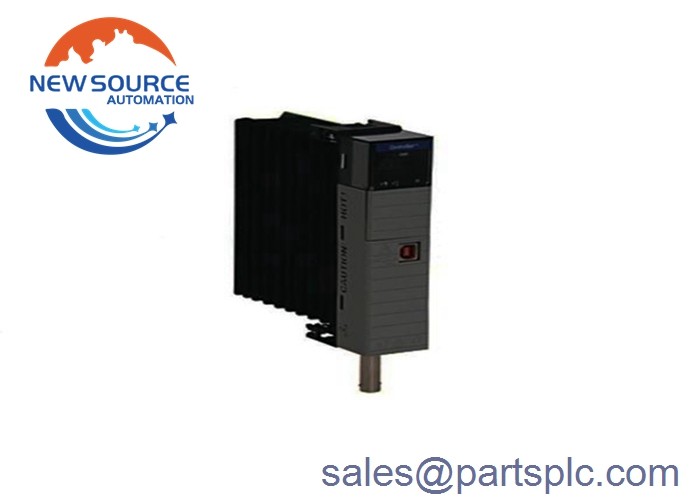

ألين برادلي 1756-CN2R / A Rev 301 ControlLogix ControlNet Bridge Module

1756-CN2R

1756-CN2R هو وحدة اتصال ControlLogix التي هي جزء من منصة وحدة تحكم Logix.تستخدم هذه الوحدة في المقام الأول لإنشاء الاتصال في طوبولوجيا شبكة ControlNet الاضافية لأنها تحتوي على منفذين (2) BNC ControlNetهذه الوحدة تحتل جزء واحد من الهيكل ويمكن تثبيتها في أي فتحة متاحة من الهيكل القياسي مثل 1756-A4، 1756-A7، 1756-A10، 1756-A13،1756-A17 وتستخدم مع إمدادات الطاقة القياسية ControlLogix وخاصة 1756-PA72/C، 1756-PA75/B ، 1756-PB72/C ، 1756-PB75/B ، 1756-PC75/B ، 1756-PH75/B ومصادر الطاقة الزائدة مثل 1756-PA75R ، 1756-PB75R ، 1756-PSCA2.شبكة ControlNet هي شبكة اتصالات متعددة العقد تستخدم خطًا رئيسيًا للكابل المتكافئ مع عقد تتصل في الخط الرئيسي باستخدام كابلات إسقاطتستخدم هذه الوحدة معينة 1786-RG6 رباعي الدرع RG6 كابل متزامن للاتصال بالشبكة. يتم دعم سرعة نقل تصل إلى 5 ميجابايت في الثانية من قبل 1756-CN2R. وبصرف النظر عن منفذ ControlNet مزدوج,يتم توفير 1756-CN2R أيضًا مع منفذ USB واحد (1) يدعم معدل نقل 12 Mbps بسرعة كاملة. لا يمكن استخدامه لأغراض اتصالات البيانات. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersيمكن أن يكون أيضًا للتواصل مع أجهزة واجهة الآلة البشرية (HMI) وأنظمة التحكم في المراقبة واكتساب البيانات (SCADA).يدعم ما يصل إلى 128 اتصال لوجيكس و 131 اتصال اتصال كحد أقصى.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsيحتوي على نوع تكوين زائد ويتواصل بمعدل 5Mbps على 99 عقدة كحد أقصى. يحتوي 1756-CN2R على أقصى 128 اتصال اتصال لوجيكس.لديه تيار استصدار 1300mA عند 5.1 فولت متزامن وواحد من 3mA عند 24 فولت متزامن ويتباعد 6.6 واط من الحرارة عند 22.5 BTU / ساعة. لديه 30 فولت عزل متزامن مع العزل الأساسي اختبارا عند 500 فولت لمدة دقيقة بين ControlNet والنظام.1756-CN2R لديه ControlNet BNC مزدوج، ControlNet RJ45 ، ومحطة USB 1.1 واحدة للاتصال والتواصل مع الأجهزة الأخرى.يتوفر في نوع الحجرة المفتوحة ويعتبر في رمز درجة الحرارة T4 IEC و في رمز درجة الحرارة T4A أمريكا الشماليةتتراوح درجة حرارة العمل 1756-CN2R بين 0 و 60 درجة مئوية (32 و 140 درجة فهرنهايت) عند رطوبة نسبية غير مكثفة 5-95٪ ،ولديه معدل صدمة تشغيلية من 30G واهتزاز أقصى من 2G في 10-500Hz.
