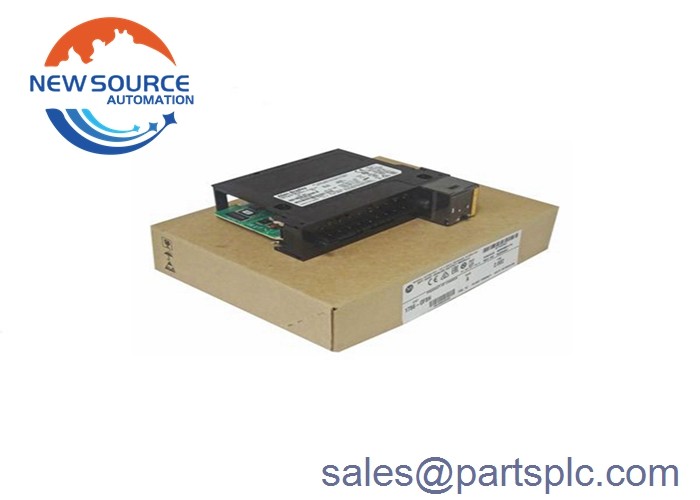

مصنع جديد مختوم 1756-OF8H SER A ControlLogix HART وحدة الإخراج التناظرية

1756-OF8H

1756-OF8H هي وحدة خروج تناظرية من منصة تحكم ControlLogix. هذه الوحدة تتضمن أساسا ثمانية (8) قنوات إخراج الجهد أو التيار،قابلة للتكوين لإشارات الخروج الحالية 0-20 mA و 4-20 mA وإشارات الخروج الجهد +/-10VDCيحتوي 1756-OF8H على دقة وحدة من 15-16 بت على جميع نطاقات الإشارة. يأتي مع محول داخلي رقمي إلى تشبيه (DAC) باستخدام R-Ladder DAC ،طريقة تحويل النغمة المتوحدة بدون كود مفقود بتنسيق بيانات من وضع عدد كامل (اليسار مبرر)، 2s تكملة) IEEE 32 بت العائمة. يتم تثبيت هذه الوحدة على 1756 ControlLogix الهيكل وتحتل فتحة واحدة فقط.يمكن أن تعمل كوحدة IO المحلية ومكونات وحدة I / O عن بعد. لإنهاء أسلاك الإشارة ، تأتي هذه الوحدة مع كتلة محطة قابلة للإزالة (RTB). يمكن استبدال هذه RTB ب 1756-TBNH أو 1756-TBSH مع RTB الميكانيكية المحددة من قبل المستخدم.حجم السلك المطبق عند استخدام 1756-TBNH هو 0.33-2.1 mm2 (22-14 AWG) للاتصال بالأسلاك الواحدة و 0.33...1.3 mm2 (22...16 AWG) للاتصال بالأسلاك المزدوجة. يدعم 1756-TBSH اتصال الأسلاك الواحدة فقط ومصمم للأسلاك 0.33...1.حجم السلك 3 ملم مربع (22...16 AWG)يحتوي 1756-OF8H على فولتاج عزل مستمر يبلغ 50 فولت. عزل الوحدة بين قنوات الإخراج إلى الطائرة الخلفية فقط. لا تأتي كل قناة إخراج مع عزل فردي.بالإضافة إلى، وقت الكشف عن الدائرة المفتوحة للوحدة متاح للتكوين الحالي فقط بينما تكون الحماية القصوى من الإفراط في الجهد +/- 24 VDC.

وحدة 1756-OF8H ControlLogix Voltage/Current Analog Output Module by هي وحدة إخراج تناظرية تحتوي على 8 مخرجات للجهد أو التيار مع مودم HART واحد لكل وحدة.لديه نطاق إشارة التوتر/التيار قابل للاختيار من -10.4336-10.4336V و 0-21.2916mA. يحتوي 1756-OF8H على تصنيف إخراج إجمالي يبلغ +/- 10 فولت أو 0-20mA و دقة إشارة تبلغ 15-16 بت لجميع النطاقات.كما أنه يحتوي على سحب التيار الخلفي من 230 mA @ 5.1 VDC و 230 mA @ 24 VDC ، طاقة الطائرة الخلفية الإجمالية 6.54W. لديه تبديد حرارة 16.78 BTU / h ، وتبديد طاقة 4.92W.1756-OF8H لديه فولتاج العزل من 50 فولت مع العزل الأساسي اختبار في 1500 فولت التيار المتردد لمدة 60s بين قنوات الإخراج والسطح الخلفي.

يقدم 1756-OF8H ، على عكس وحدات الإدخال / الخروج التناظرية الأخرى ، اكتشاف الدوائر المفتوحة وله وقت اكتشاف الدوائر عند قيمة يجب تعيينها أقل من 0,1 م.وقت الاستقرار الحالي بدون (هارت) أقل قليلاً من 23 ثانية، وأقل من 37 ملم مع HART ووقت استقرار الجهد هو 8.5 ملم إلى 95٪ مع الأحمال المقاومة. لديه دقة معايرة (بدون HART) تبلغ 0.1٪ (جهد) و 0.0٪ (جهد).15٪ (التيار) وفترة معايرته المعيارية حوالي 12 شهرًا. 1756-OF8H لديها الانجراف التراجع من 100 فولت / درجة مئوية أو 200nA / درجة مئوية والوحدة لديها خطأ الوحدة العامة من 0.15٪ (الجهد) أو 0.3٪ (التيار). لديها T4 أمريكا الشمالية، ATEX،و رمز درجة الحرارة IEC، ولها تصنيف مغطى من النمط المفتوح. تتراوح درجة حرارة تشغيل 1756-OF8H ′s بين 0 درجة مئوية و 60 درجة مئوية عند 5-95٪ من الرطوبة النسبية غير المكثفة.




منتجاتنا الرئيسية

سلسلة المنتجات 1 (الولايات المتحدة الأمريكية AB): 1756-IB32، 1769-OF5، 1747-L552، 1746-OW8، 1785-L60B، 1756-L73S

2 منتجات شنايدر (فرنسا): 140CPU65160، 140CPU31110، 140CPU11302، 140CPU21304، 140CPU67160، 140CPU53414A

3 سلسلة منتجات جنرال إلكتريك (الولايات المتحدة الأمريكية): IC697ALG230 ، IC694MDL754 ، IC697MDL750 ، IC693MDL640 ، IC693CPU313

سلسلة المنتجات: 5X00226G02، 1C31222G01، 1C31179G02، 1C31150G01، 1C31194G03، 1C31192G01

5 هونيول (الولايات المتحدة الأمريكية): CC-TDOR01، 8C-TDODA1، 8C-PAIMA1، CC-TAOX11، 8C-PAIH54، CC-PCNT01، 8C-PDISA1، 8C-PDILA1

6 مبيعات ABB (السويد): D0910S، AO920, AO810, 07KT98، 07KT97، CMA132 3DDE300412، DO820, DI920, DSQC663

7 إنفينسيس تريكونكس (الولايات المتحدة الأمريكية): 4329، 4351B، 3008، 8311, 8310, 3501E، 4352A، 8305A، 3502E، 3504E، 3805E، 3503E

نظام Invensys Foxboro I / A Series (الولايات المتحدة): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 سيمنز (ألمانيا): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

عن فريقنا

شركتنا مقرها الرئيسي في شيامين، فوجيان، الصين، وتتعاون مباشرة مع المصنع الأصلي؛ لديها فريق مبيعات محترف، ودعمها الفني المهندس الخاص،وخدمة جيدة بعد البيع؛ المخزون الكبير، جودة المنتج الأصلية، والتسليم السريع. هذه تساعدنا على أن نصبح داعم قوي لعملائنا، وتوفير حلول للمستخدمين النهائيين، وضمان الأرباح للموزعين.

التعبئة والتسليم

1) 100% جديد و أصلي ختم المصنع

2) الضمان: سنة واحدة

3) التعبئة والتغليف: التعبئة والتغليف الأصلي مع الكرتون.

4)وقت التسليم: DHL،UPS،Fedex الشحن السريع عادة ما يستغرق 3-10 أيام عمل،يعتمد على البلد الذي يتم تسليمها إليه. في حالات نادرة،التخليصات الجمركية الصارمة سوف تجعل وقت التسليم أطول قليلا,رجاءً كن صبوراً

5) سيتم اختبار جميع البضائع قبل الشحن.
