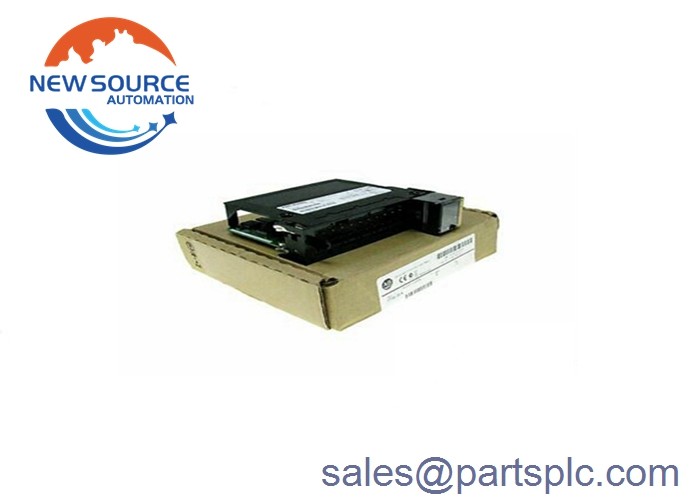

Allen Bradley 1756-OF4 ControlLogix PLC خرج تناظري مصنع جديد مختوم

1756-OF4

وحدة 1756-OF4 هي وحدة إخراج غير معزولة من ControlLogix. لديها 4 مخرجات للجهد أو التيار المتوفرة بدقة الحالية 15 بت عبر 21 mA ،650 nA/bit لقرار الجهد من 16 بت عبر 10.5 فولت ، 320 ميكرو فولت / بت. يتطلب ذلك RTB 20 دبوس ، أو حجرة الحاجز القابل للإزالة للاتصال بالأجهزة الميدانية. RTBs المتوافقة هي 1756-TBSH و 1756-TBNH.من المهم التأكد من أن الهيكل ومصدر الطاقة قد تم بالفعل تثبيت وتعليق قبل تثبيت الوحدة إلى ذلك مع RTB.

تتضمن هذه الوحدة الإخراجية طابع زمني متداول للبيانات ، وإزالة وإدراج تحت الطاقة (RIUP) ، وميزات على متن الوحدة ، وضوح الوحدة ، والتواصل بين المنتج والمستهلك ، وتنسيقات البيانات المتعددة.تنسيقات البيانات المتاحة لهذه الوحدة هي وضع العلامة العائمة ووضع العدد الصحيحيمكن لهذه الوحدة أيضاً إرسال بيانات الأخطاء والحالة إلى جهاز التحكم الذي يستمع إلى المالك باستخدام بيانات القناة.

يحتوي وحدة 1756-OF4 على تشكيلات الجهد والتيار من 5.1 فولت DC للطائرة الخلفية ، بحد أقصى 150 ملي آمبر لـ 24 فولت DC. لديها استهلاك حالي من 150 ملي آمبر عند 5.1 فولت و 120 ملي آمبر عند 24 فولت و طاقة خلفية إجمالية 5.8 واط. استهلاك الطاقة هو 3.7 واط من الطاقة الخلفية وحمايتها من الإفراط في الجهد هو 24 فولت DC. الكشف عن الدائرة المفتوحة للوحدة هو فقط للتيار الخارجي ،ولكن يجب تعيين المخرج إلى أكبر من 0.1 ملي آمبر. كما أنه يحتوي على حماية لقطع قصيرة محدودة إلى 21 ملي آمبر أو أقل.

مع نطاق الإخراج من 0 إلى 20 مللي آمبر ، لديها إشارة منخفضة وعدد المستخدمين من 0 مللي آمبر و -32768 عدد وإشارة عالية وعدد المستخدمين من 21.2916 مللي آمبر و 32767 عدد على التوالي.في نطاق الخروج من +/- 10 فولت، الإشارة المنخفضة للوحدة وعدد المستخدمين هي -10.4336V و -32768 عدد والإشارة العالية وعدد المستخدمين هي 10.4336V و 32676 عدد على التوالي.تم اختبارها بشكل روتيني لمدة ثانيتين عند 1350V AC ولديها فولتاج عزل مستمر 250V.

هذه الوحدة كقدرة على تشغيل الجهد أكبر من 2000 أوم وقدرة تشغيل التيار من 0 إلى 750 أوم.لديها وقت مسح الوحدة من 12 ms نقطة عائمة ووقت مسح من 8 ms عدد صحيح مع خطأ الوحدة من 0.15٪ من نطاق الجهد و 0.3٪ من نطاق التيار. وقت استقرارها أقل من 2 ميس إلى 95٪ من القيمة النهائية مع الأحمال المقاومة. كما أن أقصى استنزاف للطاقة هو 3.25 واط (4 قنوات من التيار) وتبديد الحرارة 10.91 بي تي يو / ساعة

1756-OF4 هو وحدة خروج تناظرية قادرة على توفير إشارات الجهد التناظرية والتيار.هذه الإشارات الخارجة يمكن استخدامها لتشغيل أجهزة تعديل وتشغيل أو استخدامها لإعادة إرسال الإشارات للاستخدام من قبل أجهزة التسجيل، مؤشرات، سجلات البيانات ومراقبين خارجيين.



منتجاتنا الرئيسية

سلسلة المنتجات 1 (الولايات المتحدة الأمريكية AB): 1756-IB32، 1769-OF5، 1747-L552، 1746-OW8، 1785-L60B، 1756-L73S

2 منتجات شنايدر (فرنسا): 140CPU65160، 140CPU31110، 140CPU11302، 140CPU21304، 140CPU67160، 140CPU53414A

3 سلسلة منتجات جنرال إلكتريك (الولايات المتحدة الأمريكية): IC697ALG230 ، IC694MDL754 ، IC697MDL750 ، IC693MDL640 ، IC693CPU313

سلسلة المنتجات: 5X00226G02، 1C31222G01، 1C31179G02، 1C31150G01، 1C31194G03، 1C31192G01

5 هونيول (الولايات المتحدة الأمريكية): CC-TDOR01، 8C-TDODA1، 8C-PAIMA1، CC-TAOX11، 8C-PAIH54، CC-PCNT01، 8C-PDISA1، 8C-PDILA1

6 مبيعات ABB (السويد): D0910S، AO920, AO810, 07KT98، 07KT97، CMA132 3DDE300412، DO820, DI920, DSQC663

7 إنفينسيس تريكونكس (الولايات المتحدة الأمريكية): 4329، 4351B، 3008، 8311, 8310, 3501E، 4352A، 8305A، 3502E، 3504E، 3805E، 3503E

نظام Invensys Foxboro I / A Series (الولايات المتحدة): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 سيمنز (ألمانيا): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

عن فريقنا

شركتنا مقرها الرئيسي في شيامين، فوجيان، الصين، وتتعاون مباشرة مع المصنع الأصلي؛ لديها فريق مبيعات محترف، ودعمها الفني المهندس الخاص،وخدمة جيدة بعد البيع؛ المخزون الكبير، جودة المنتج الأصلية، والتسليم السريع. هذه تساعدنا على أن نصبح داعم قوي لعملائنا، وتوفير حلول للمستخدمين النهائيين، وضمان الأرباح للموزعين.

التعبئة والتسليم

1) 100% جديد و أصلي ختم المصنع

2) الضمان: سنة واحدة

3) التعبئة والتغليف: التعبئة والتغليف الأصلي مع الكرتون.

4)وقت التسليم: DHL،UPS،Fedex الشحن السريع عادة ما يستغرق 3-10 أيام عمل،يعتمد على البلد الذي يتم تسليمها إليه. في حالات نادرة،التخليصات الجمركية الصارمة سوف تجعل وقت التسليم أطول قليلا,رجاءً كن صبوراً

5) سيتم اختبار جميع البضائع قبل الشحن.
