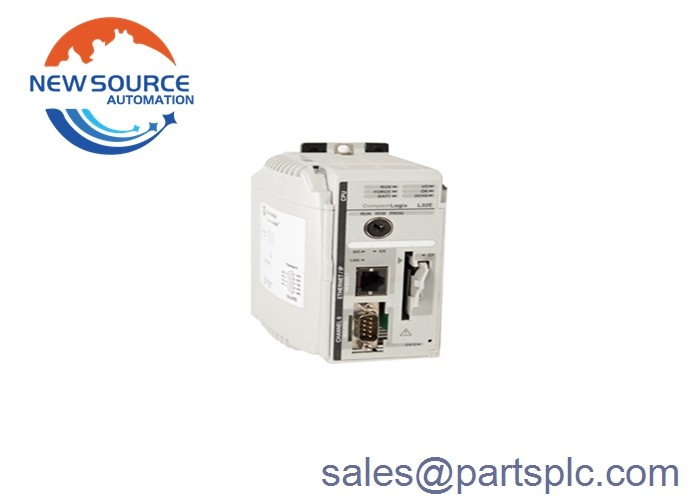

ألن برادلي CAT 1769-L32E SERIES A COMPACT LOGIX CONTROLLER 750KB

1769-L32E

وحدة التحكم المدمجة (CompactLogix) رقم الجزء 1769-L32E هي وحدة تحكم تلقائية قابلة للبرمجة (PAC) المصنعة من قبليستخدم عادة في تطبيقات التحكم في الآلات والعمليات متوسطة الحجمجهاز التحكم لديه منفذ اتصالات متكامل One (1) RS232 و One (1) Ethernet.

التكوين الافتراضي لمواجهة RS232 هو DF1 كامل المزدوج، 19.2 كيلوبايت في الثانية، لا تعادل، عنوان المحطة 0، لا مصافحة اليد، الكشف عن خطأ BCC، الكشف التلقائي الاستجابات المدمجة،8 بتات بيانات و 1 بتة توقف. يمكن تكوين هذا التكوين الافتراضي يدويًا لإنشاء الاتصال الأولي مع الجهاز. إذا تم استخدامه مع RSLinx،التكوين التلقائي ربما تستخدم للكشف تلقائيًا عن إعدادات الاتصاليمكن أيضًا تكوين نفس منفذ RS232 كواجهة بروتوكول ASCII للاتصال بأدوات الباركود ، التي تستخدم عادة في عملية التصنيع.

يتطلب الاتصال عبر الإثنترنت تكوينًا أوليًا يمكن القيام به باستخدام BOOTP-DHCP أو عن طريق التنزيل عبر واجهة RS232. باستخدام BOOTP-DHCP ،هناك حاجة إلى كابل إثيرنيت لربط جهاز التحكم بمضيف BOOTP.

يأتي وحدة تحكم Logix المدمجة 1769-L32E في حزمة فريدة ومدمجة وفعالة من حيث التكلفة. يحتوي على منفذ اتصال متكامل One (1) EtherNet و One (1) serial.يمكن توصيله بالأجهزة من خلال كابل 1747-CP3 أو 1756-CP3 أو كابل إيثيرنتيحتوي على ذاكرة مستخدم متكاملة تبلغ 750 كيلوبايت مع خيار التوسيع باستخدام بطاقة CompactFlash مع رقم الجزء 1784-CF128.

يحتوي جهاز التحكم 1769-L32E على بطارية قابلة للاستبدال مع رقم الجزء المناسب 1769-BA. يدعم هذا التحكم تركيب ما يصل إلى ستة عشر (16) وحدة إدخال / إخراج صغيرة ،مع ما لا يزيد عن 3 بنوك إدخال / إخراج يمكن توصيلها عبر كابلين توسيع. يحتوي 1769-L32E على تيار مستمر (5 فولت) من 850 mA وتبديد الحرارة يصل إلى 6.5 واط. يمكن تثبيت 1769-L32E بسهولة باستخدام طريقة DIN أو طريقة تثبيت اللوحة.عقدة DIN لديها تصنيف الصدمة التشغيلية من 30 غرام و 50 غرام تصنيف الصدمة غير التشغيلية، في حين أن اللوحة لديها تصنيف الصدمة 30 G في وضع التشغيل، ومعدل الصدمة 50 G في وضع عدم التشغيل.
جهاز التحكم 1769-L32E لديه تقييم اهتزاز 5 G في وضع التشغيل. يمكنه مقاومة قوة عزم الدوران من 1.1 إلى 1.8 N-m.1769-L32E لديه نطاق درجة حرارة تشغيل من 0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) ونطاق درجة حرارة تخزين من -40 إلى 85 درجة مئوية (-40 إلى 185 درجة فهرنهايت)، ومدى الرطوبة النسبية غير المكثفة من 0 إلى 95٪. هذا جهاز تحكم Logix لديه مستويات انبعاثات معتمدة من المجموعة 1 (CISPA11) ولديه حجرة مفتوحة مميزة.حجم السلك الموصى به للأسلاك المتشابكة بين 22 و 16 AWG، في حين أن السلك الصلب يجب أن يكون بين 22 و 14 AWG. تزن هذه الوحدة حوالي 2 باوند عندما يتم شحنها وتقاس 8 × 8 × 5 بوصة.
يمكن أن تكون سلسلة CompactLogix 1769 بمثابة منصة هجرة لسلسلة Allen Bradley PLC ، PLC5 و SLC500. مجموعة واسعة من منتجات CompactLogix 1769 بما في ذلك 1769-L32E ،يضمن الحفاظ على قدرات المعالج السابقة وتعزيزها.
