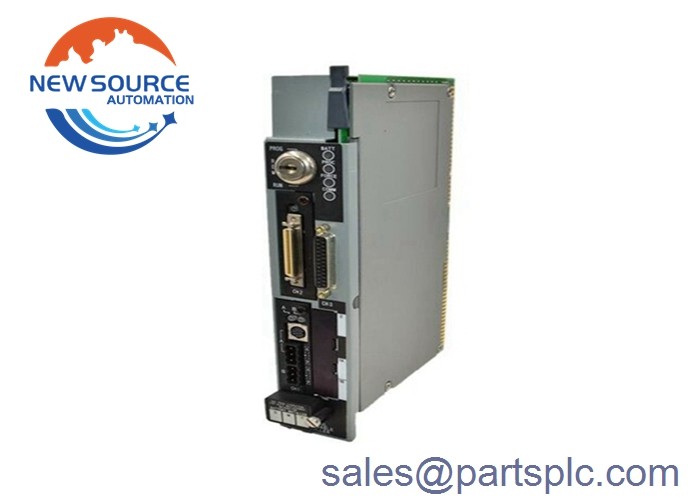

وحدة معالج Allen Bradley 1785-L60L Series A للبرامج الثابتة Rev D

1785-L60L

1785-L60L هو عضو في سلسلة PLC-5. يمكن لهذا جهاز التحكم القابل للبرمجة أن يعمل كجزء مركزي من أي نظام تحكم يعتمد على سلسلة PLC-5.1785-L60L هي النقطة المركزية التي تربط بينهاوحدة الإدخال والإخراج الممتدة والبعيدة على أنواع مختلفة من واجهات الاتصالات، والتي تعمل كعمود الفقري لنظام التحكم.جهاز التحكم 1785-L60L لديه ثلاث واجهات اتصال متكاملة علامة على القناة 1Aالقناة 1A والقناة 1B يمكن أن تعمل كماسحات إدخال / إخراج عن بعد ، أو محولات إدخال / إخراج عن بعد ، أو كواجهات اتصال DH +. واجهة الاتصال الثالثة على 1785-L60L,القناة 2 هي منفذ إدخال / إخراج محلي موسع. جهاز التحكم 1785-L60L يحتوي على مرفق 25 دبوس معلّم بالقناة 0 على اللوحة الأمامية. القناة 0 هي منفذ EIA RS232C معزول بصريًا،التي تدعم بروتوكولات ASCII و DF1 full-duplex و half-duplex master بالإضافة إلى بروتوكولات slave half-duplex. القناة 0 لديها ضوء أخضر للإشارة إلى حالة واجهة الاتصال. بالإضافة إلى ذلك ، هناك رابط DIN صغير ذو 8 أقواس يشار إليه باسم القناة 1A ،وهو اتصال محطة برمجة DH + متوازية مع القناة 1Aهناك رابطان من ثلاثة دبوس على الجزء السفلي من اللوحة الأمامية. وهذه المقابس هي للقنوات 1A و 1B، وهذه الموانئ الاتصالات يمكن أن تعمل كماسحات إدخال / إخراج عن بعد،محولات إدخال/إخراج عن بعدعلى اللوحة الأمامية لجهاز 1785-L60L ، هناك مرفق خاص مؤشر على أنه القناة 2 ، والذي يستخدم لمواصلة إدخال / إخراج محلية موسعة.

وضع ماسح إدخال/خروج عن بعد يقرأ ويكتب معلومات إدخال/خروج بين جهاز التحكم وجهاز إدخال/خروج عن بعد. عند استخدامه كماسح إدخال/خروج،1785-L60L هو وحدة تحكم إشرافية للجهاز التحكم الآخر في وضع المكيف وللمكيفات الأخرى لإدخال/إخراج عن بعدعندما يتم تكوين أي من القناة 1A أو القناة 1B كمحول إدخال/إخراج عن بعد،جهاز التحكم 1785-L60L يدير إدخال/إخراج المقيم في جهاز التحكم أثناء التواصل مع جهاز التحكم الإشرافية من خلال رابط إدخال/إخراج عن بعديمكن تكوين رابط DH+ على قناة 1A أو 1B على 1785-L60L.يتم استخدام الاتصالات DH + لإنشاء شبكة نظير إلى نظير مع وحدات تحكم PLC-5 الأخرى أو مكونات أخرى أعلى مستوى في نظام التحكميمكن أيضًا برمجة وحدة التحكم 1785-L60L عبر رابط DH +. باستخدام رابط DH + ، يمكن برمجة وحدة تحكم متعددة في نفس الوقت.الحد الأقصى لطول الكابلات للصلة DH + يعتمد على معدل الإرسالمن المهم أن يتم تكوين جميع الأجهزة على الرابط للتواصل بنفس المعدل. يتراوح طول ذلك من 3048m من سرعة 57.6 كيلوبيت في الثانية إلى 762m لسرعة 230.4 كيلوبيت في الثانيةيعد رابط إدخال/إخراج محلي مطول مفيدًا عندما تكون هناك حاجة إلى مزيد من إدخال/إخراج مما يمكن أن يتناسب في هيكل واحد ، لكنه يتطلب سرعة أكبر مما يمكن أن توفره رابط إدخال/إخراج عن بعد.1785-L60L والمعدل المحلي الإدخالي / الخارجي الممتد (ال1771-ALX) المثبت في هيكل الإدخال / الخروج البعيد المتصل ببعضهما البعض مع كابل وصلة الإدخال / الخروج يشكل رابط إدخال / خروج محلي ممتد. يقتصر رابط الإدخال والإخراج المحلي الممتد على 100 قدم من الكابل. إذا كان الهيكل إدخال/إخراج بحاجة إلى أن يكون أبعد من جهاز التحكم، استخدم رابط إدخال/إخراج عن بعد.وصلة الإدخال والخروج المحلية الممتدة هي وصلة موازية تمكن جهاز التحكم 1785-L60L من مسح ما لا يزيد عن 16 هيكل إدخال/خروج مدرج. وقت المسح لكل رف على إدخال / إخراج محلي تمتد هو 0.5 ميس. يحتوي 1785-L60L على العديد من المؤشرات على اللوحة الأمامية لجعل واجهة المستخدم سهلة. يعرض المؤشرات حالات مختلفة للمتحكم.يظهر المؤشر المميز BATT حالة البطاريةيظهر مؤشر PROC وضع وحدة التحكم الحالية. على سبيل المثال ، هو أخضر عندما تكون وحدة التحكم في وضع تشغيل ، والأحمر عندما يكون هناك خطأ ما.مؤشر القوة هو اللون البني عندما تكون قوى الإدخال / الإخراج مفعلةمؤشر COMM مرتبط بحالة الاتصال القناة 0. قنوات الاتصال 1A و 1B كلاهما لديهما مؤشرات حالة مخصصة. القناة 2 ، تستخدم لمتد ‬ اتصال إدخال / إخراج محلي،لديها مؤشر حالة مخصص.
