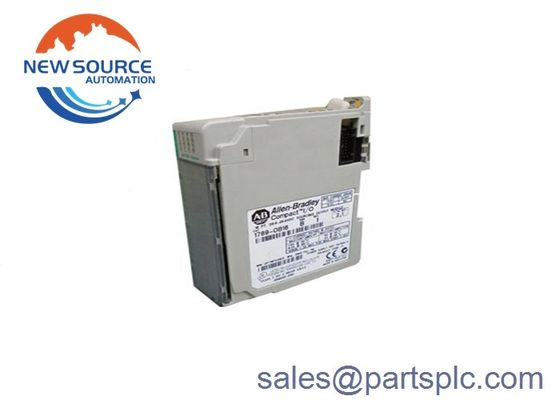

مصنع جديد مختوم 1769-OB16 / B CompactLogix 16 Pt 24VDC D / O Module

1769-OB16


وحدة الخروج الصلبة المدمجة 1769-OB16 هي جهاز من آلن برادلي مع 16 مخرجات جنبا إلى جنب مع مصدر الجهد المستمر 24 فولت. وحدة 1769-OB16 لديها نطاق التوتر التشغيلي بين 20.4 إلى 26.4 فولت DC، ولديه فولتاج خروج تأخير 0.1ms ومخرج تأخير وضع إيقاف 1.0ms. 1769-OB16 لديه تيار استهلاك 200mA عند 5.1V ، وتبديد الحرارة عند 2.11Watt.1769-OB16 هو وحدة مع 1.0mA التيار التسرب حول 26.4V DC ، وتيار الحد الأدنى في الحالة 1.0mA.
يحتوي 1769-OB16 على 10.0 فولت (أقصى) انخفاض في الجهد (على الحالة) عند 1.0mA ، ومع 1.0 آمبر عند 30 درجة مئوية (86 درجة فهرنهايت) و 0.5 آمبر عند 60 درجة مئوية (140 درجة فهرنهايت).درجة فهرنهايت) التيار لكل نقطة (ماكس)يحتوي 1769-OB16 أيضًا على 8.0 A عند 30 درجة مئوية (86 درجة فهرنهايت) و 4.0 A عند 60 درجة مئوية (140 درجة فهرنهايت) في كل وحدة (أكثر) ، وتيار 2.0 A لمدة 10ms متكررة كل 2 ثواني (الاندفاع)تم تجهيزها بعزل معزز من فئة IEC 2 ، والذي يحمي من الجهد العالي يصل إلى 75 فولت DC. لديها 8 وحدات ، وعرض فتحة واحدة ، ويمكن تركيبها على قاطرة DIN أو تركيب لوحة.وحدة 1769-OB16 لديها أبعاد 4.65 x 1.38 x 3.43 بوصة (118 x 35 x 87 مم) ، ووزن 0.61 رطلاً (280 غرام).

1769-OB16 هي وحدة متوافقة مع وحدة تحكم MicroLogix 1500 و 1769 CompactLogix. هذه الوحدة الإلكترونية هي وحدة خروج منفصلة 24VDC.هذه الوحدة لديها مجموعة واحدة من الإخراجات تستخدم عادة لتزويد الحملات الكهربائية التي تعمل بجهد 24VDC.

يمكن استخدام هذه الوحدة أيضًا لتزويد أحمال التيار المتردد بالطاقة من خلال وظيفة التدخل. مع وظيفة التدخل ، يتم استخدام المرورات حيث تقوم وحدة الإخراج بتزويد لفائف المرور بالطاقة.مثل 120 / 240VAC يتم إنهائها عبر اتصالات المرور للسماح بمرور الجهد المتردد إلى الحمل الكهربائي المتصل.

هذه الوحدة هي وحدة فتحة واحدة التي يمكن تثبيتها مباشرة على مجموعة 1769 CompactLogix أو جهاز تحكم MicroLogix 1500. إذا تم تثبيتها على جهاز تحكم CompactLogix،يجب مراعاة مسافة إمدادات الطاقة المسموح بها لـ 8 وحداتهذا يعني أن أي تثبيت لهذه الوحدة يجب أن لا يكون أكبر من 8 وحدات بعيدا عن مصدر الطاقة.يتم تثبيت الوحدة بجانب وحدة MocroLogix الأساسية وترتبط بالصفحة الخلفية عن طريق كابل شريط مقدمة.
هذه الوحدة متوافقة للاستخدام مع أي وحدة تحكم 1769 CompactLogix ومصادر الطاقة 1769 CompactLogix مثل 1769-PA2 ، 1769-PB2 ، 1769-PA4 ، 1769-PB4.هذه الوحدة تستخدم كتلة نهاية مع رقم الجزء 1769-RTBN18يتم شحن هذه الكتلة النهائية مع الوحدة. عند توصيل الوحدة ، استخدم أحجام الأسلاك الموصى بها من 22-14 AWG للأسلاك الصلبة و 22-16 AWG للأسلاك المتشابكة.
