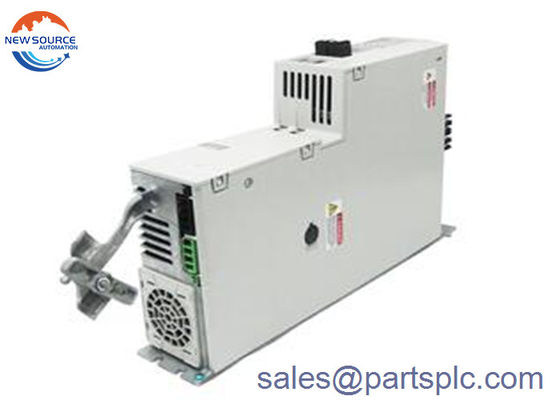

وحدة محور Allen Bradley 2198-D057-ERS3 جزء من نظام مؤازر Kinetix Ethernet I / P 5700

2198-D057-ERS3

2198-D057-ERS3 Kinetix 5700 عاكس مزدوج عاكس هو وحدة محرك عاكس مزدوج تستخدم في مجموعة واسعة من تطبيقات التحكم في الحركة.لديها عرض نطاق النطاق السريع 400 هرتز مع تردد تعديل عرض النبض من 4 كيلو هرتز وتيار الخروج من 23A التي تصل إلى ذروتها في 57Aيحتوي 2198-D057-ERS3 على طاقة إخراج 15.6 كيلوواط عند 324-528 فولت ACRMS (ثلاثة مراحل) ، وتدفق دخل ثابت 24.5A DC عند 458-747 فولت DC مع سعة داخلية 705 °F.المحرك لديه تيار التحكم 2.3A DC لمحرك غير مكابح في 24V DC ، و 8.3A في 24V DC للمحركات مع الفرامل ولديها زيادة في التيار الكلي 4A.2198-D057-ERS3 لديه نسبة مئوية من تبديد الطاقة المعتمد على درجة الحرارة من 252W عند 20٪، 354W عند 40٪، 456W عند 60٪، 558W عند 80٪، و 660W عند 100٪.

إن عاكس 2198-D057-ERS3 لديه نطاق درجة حرارة تشغيلية من 0-50 درجة مئوية (32-122 درجة مئوية).فهرنهايت) في نطاق الرطوبة النسبية غير المكثفة 5-95% وتخزن في نطاق درجة الحرارة من -40-70 درجةدرجة مئوية (-40 -158 درجة فهرنهايت). تم تصميم المحول لتركيبها على ارتفاع يصل إلى 1500 متر (4921 قدم) دون تخفيضلكنّه سيتراجع بنسبة 3% لكل 300 متر فوق 1500 متر و هو أيضاً مصمم ليقاوم صدمة تشغيلية من 15G و اهتزاز 2G عند 55-500Hzيزن 2198-D057-ERS3 حوالي 6.76 كجم (14.9 رطلاً) ولها أبعاد 252 ملم (9.92 بوصة) x 358 ملم (14.09 بوصة) x 55 ملم (2.17 بوصة). وهو معتمد من قبل CE و c-UL و C-TICK و KC و ODVA و OSHA.

2198-D057-ERS3 هو محرك خدمة Kinetix الذي هو جزء من نظام خدمة Kinetix 5700 Ethernet I / P.يستخدم هذا المحرك الخدمي لتواصل مع محركات Kinetix Servo لتنفيذ التحكم في الحركة والموقفيدعم التحكم المتكامل في الحركة عبر إدخال / إخراج Ethernet عبر منافذ الاتصال مزدوجة واجهة RJ45 Ethernet المدمجة.

2198-D057-ERS3 لديها عرض وحدة 85 مم مع قياسات مادية من 9.92 x 3.35 x 17.0 بوصة أو 252 x 85 x 433 مم ويزن 14.9 رطلا أو 6.76 كجم.يدعم تركيب الصفر وتصميمها لتقليل تكاليف الأسلاك والتركيب.

هذا المحرك هو محرك محرك مزدوج المحور وموانئ إثنريت مزدوجة مع قدرة محور مزدوج it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
