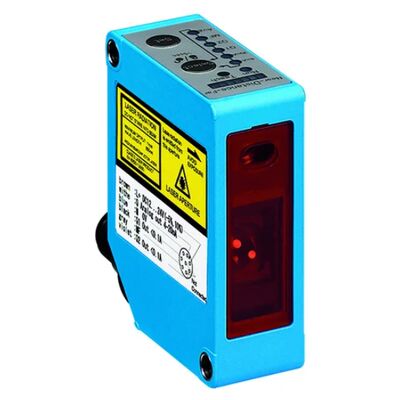

إعادة دقة 30 ميكرومتر جهاز استشعار بصري SICK OD2-P120W60I2

مكان المنشأ	ألمانيا
اسم العلامة التجارية	SICK
رقم الموديل	UM18-218161101
الحد الأدنى لكمية	1
الأسعار	INQUIRY
تفاصيل التغليف	إبداعي
وقت التسليم	في الأسهم/1-3 أيام
شروط الدفع	تي/تي
القدرة على العرض	99+

تفاصيل المنتج

طلب لا	6036625	نوع المنتج	مستشعر الإزاحة بالليزر البصري
مسلسل	مستشعر المسافة المصغر OD2	نطاق القياس	60 ~ 180 ملم
المسافة المرجعية	120 ملم	كرر الدقة	30 ميكرون
خطأ الخطي	± 120 ميكرومتر	وزن	حوالي 25 جرام
إبراز	جهاز استشعار بصري مريض OD2-P120W60I2 , أجهزة استشعار صناعية مريض OD2-P120W60I2

اترك رسالة

منتوج وصف

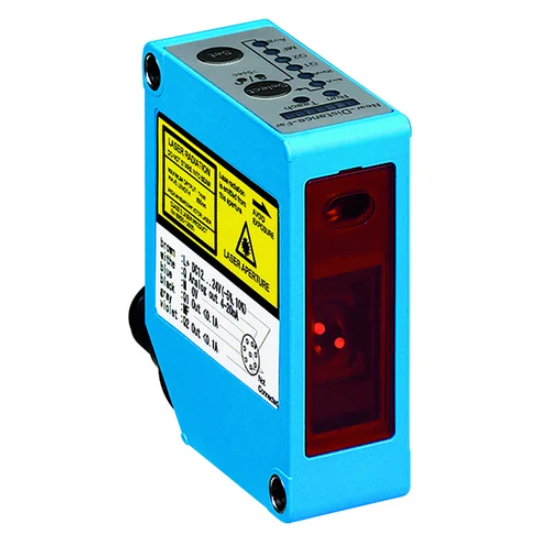

مستشعر الانحراف البصري SICK OD2-P120W60I2 قياس عالي الدقة بدون اتصال

مقدمة لمستشعر التحريك SICK OD2-P120W60I2

الـالمريض OD2-P120W60I2(رقم الطلب: 6036625) هو مستشعر تحريك ضوئي عالي الأداء من سلسلة OD Value الشهيرةمصممة لقياس المسافة الدقيقة دون اتصال في البيئات الصناعية المتطلبةهذا المستشعر المستطيل المدمج يجمع بين تقنية الليزر المتقدمة مع البناء القوي لتقديم قياسات موثوقة ومتكررة عبر مجموعة واسعة من المواد والأسطح.

سواء كنت بحاجة لمراقبة مستويات التعبئة، والتحقق من محاذاة الجزء، أو موقع المكونات بدقة مستوى الميكرون،OD2-P120W60I2 يوفر الأداء والمرونة لتحسين العمليات الآلية.

الخصائص الرئيسية والمواصفات التقنية

مقاييس الأداء الأساسية

المواصفات	القيمة
نطاق القياس	60 إلى 180 مم (اسمية 120 مم ± 60 مم)
نوع الإخراج	4-20 mA خروج حالي + 2 × PNP خروجات رقمية
التكرار	30 ميكرومتر (في ظروف قياسية)
خطية	± 120 ميكرومتر (في ظروف قياسية)
وقت الاستجابة	≥ 1 ms
تردد القياس	≤ 2 كيلو هرتز

المزايا التقنية

الليزر الأحمر المرئي من الفئة 2(IEC 60825-1:2014) للعمل الآمن وسهولة المواءمة
التصميم المدمج(20 ملم × 40 ملم × 15 ملم) للمنشآت ذات المساحة المحدودة
تصنيف الحماية IP67للعمل ضد الغبار والماء في البيئات الصناعية القاسية
كابل متكامل طوله 2 مترللتركيب والربط المرنين
تحديد القيمة المتوسطة(1×64x) لتحسين استقرار القياس
تعديل الحساسية التلقائيللتعامل مع ظروف السطح المتغيرة
مخرجات التناظرية القابلة للتدريسمن أجل الإعداد السريع والسهل
المخرجات الرقمية القابلة للتعديللدمج متعدد في أنظمة التحكم

كيفية عملها: تكنولوجيا متقدمة للتحريك البصري

يستخدم جهاز SICK OD2-P120W60I2 مبادئ قياس وقت الطيران لتحديد المسافة إلى جسم بدقة استثنائية. يصدر المستشعر شعاع ليزر أحمر مرئي (1 مم × 1.5 ملم حجم بقعة على بعد 120 ملم) التي تعكس من سطح الهدفمن خلال قياس الوقت الذي يستغرقه الضوء للسفر إلى الجسم والعودةيحتسب المستشعر المسافة الدقيقة ويحولها إلى إشارة تشبيهية متناسبة من 4 إلى 20 مآ ومخرجين رقميين من PNP.

هذه الطريقة غير اللاصقة للقياس تلغي التآكل المرتبط بأجهزة الاستشعار التي تتصل بالجهاز، مما يضمن عمر خدمة طويل وأداء ثابت حتى في التطبيقات ذات الدورة العالية.

التطبيقات: حلول متنوعة للتحديات الصناعية

OD2-P120W60I2 تتفوق في مجموعة واسعة من التطبيقات الصناعية عبر قطاعات متعددة:

التصنيع والتجميع

تحديد الموقع الدقيق: الروبوتات الموجهة لتركيب الزجاج الأمامي ووضع المكونات و عمليات التوزيع
مراقبة مستوى الملء: تحقق من مستويات السوائل أو المواد السائبة في الحاويات والحاويات
محاذاة الجزء: التحقق من الموقع الصحيح للمكونات أثناء عمليات التجميع
مراقبة الأوراق المزدوجة: الكشف عن طبقات متعددة أثناء عمليات تغذية الأوراق

الروبوتات والأتمتة

وضع العقدة: تأكد من وضع الأدوات وقطع العمل بدقة
محاذاة العربة: الحفاظ على وضع دقيق للأجزاء المتحركة في الأنظمة الآلية
تحديد موقع المجلة: تحسين التعامل مع الألواح الشمسية والمكونات الإلكترونية وغيرها من الأشياء الحساسة

مراقبة الجودة والتفتيش

مراقبة الارتفاع: قياس وتحقق من أبعاد المكونات البصرية والقطع المصبوبة والأجزاء المصنعة
قياس سمك الفيلم: مراقبة بقايا الفيلم على آلات التلف
مراقبة القالب: ضمان طرد السبائك بشكل صحيح في عمليات الصب

التثبيت والإعداد: التكامل السريع للحصول على نتائج فورية

تم تصميم OD2-P120W60I2 لتركيب وتكوين بسيط:

التثبيت: تصميم مصعد الهيكل يسمح بالارتباط الآمن في أي توجه
إمدادات الطاقة: يعمل على 12 ‬ 24 فولت متزامن للتوافق مع أنظمة الطاقة الصناعية القياسية
الاتصال: كابل متكامل بطول 2 متر يسهل توصيل الأسلاك إلى أنظمة التحكم
التدريس: إعداد بديهي عن طريق مدخل متعدد الوظائف لوظائف إيقاف الليزر والتدريس الخارجي والشغل
التكوين: تعديل إعدادات القيمة المتوسطة وبارامترات الإخراج لتتناسب مع متطلبات التطبيق المحددة

لماذا تختار SICK OD2-P120W60I2?

الموثوقية المثبتة من قبل الصناعة: أكثر من 70 عاما من خبرة أجهزة الاستشعار SICK تضمن الأداء على المدى الطويل والمتانة
دقة لا مثيل لها: 30 ميكرومتر التكرارية تمكن التحكم في العملية بدقة عالية
الاندماج المرن: العديد من خيارات الإخراج والوظائف القابلة للتدريس تتكيف مع متطلبات النظام المتنوعة
بناء صلب: حماية IP67 تتحمل الغبار والرطوبة وظروف العمل القاسية
حل فعال من حيث التكلفة: يقلل من وقت التوقف وتكاليف الصيانة بالمقارنة مع أنظمة القياس القائمة على الاتصال

المواصفات التقنية (التفاصيل الكاملة)

الفئة	المواصفات
الميكانيكية	- مادة السكن: البلاستيك - الأبعاد: 20 ملم × 40 ملم × 15 ملم - الوزن: 25 غراماً (حوالي) - نوع الاتصال: كابل طوله 2 متر
الكهرباء	- إمدادات التيار الكهربائي: 1224 فولت - استهلاك التيار: ≤ 50 mA - التيار الخارجي: 420 mA (المقارنة) ، 100 mA الحد الأقصى لكل PNP الخروج
البيئة	- درجة حرارة العمل: -10°C إلى +40°C - درجة حرارة التخزين: -25°C إلى +70°C - تصنيف الحماية: IP67 (IEC 60529)
خصائص الليزر	- النوع: الليزر الأحمر المرئي - فئة الليزر: 2 (IEC 60825-1:2014) - طول الموجة: 650 نانومتر - حجم البقعة الضوئية: 1 ملم × 1.5 ملم (في مسافة 120 ملم)

معلومات الطلب

رقم الجزء: OD2-P120W60I2 (6036625)
الملحقات: أقواس التثبيت، أغطية الحماية، وكابلات التمديد متوفرة بشكل منفصل

الاستنتاج

الـالمريض OD2-P120W60I2يقدم مستشعر الانحراف البصري الدقة والموثوقية والمرونة اللازمة لتحسين العمليات الصناعية في التصنيع والروبوتات وتطبيقات مراقبة الجودة.مع تكنولوجيا القياس بدون اتصال، البناء القوي، والتكامل السهل، هذا المستشعر هو استثمار ممتاز للشركات التي تسعى لتحسين الكفاءة، وخفض التكاليف، وتعزيز جودة المنتج.
